(1) 內含加減計數、可逆計數、可識別相位計數(光柵表)三種計數模式； (2) 輸入信號：開關量、電平脈沖(低電平:-30V～+0.8V，高電平:+4V～+30V)； (3) 外接傳感器：接近開關、霍爾開關、光電開關、編碼器等； (4) 儀表向傳感器外供DC12V/50mA直流電源； (5) 可設定倍率，確定計數與顯示的比例關系，倍率值范圍:0.0001～9999； (6) 可預置計數值，可通過復位按鍵或復位端子復位計數值； (7) 當前的計數值、設定的計數功能參數值、設定的計數控制值掉電不丟失； (8) 有低速計數與高速計數選擇，在低速計數方式下提供了軟件濾波功能； (9) 內置三路繼電器報警輸出，多達12種的繼電器報警控制輸出方式，可滿足各種控制需求； (10) RS485通信，Modbus-RTU協議，可與PLC、HMI、工業組態軟件直接互連； (11) 6位0.56英寸高亮紅色數碼管顯示；
(1) 內含加減計數、可逆計數、可識別相位計數(光柵表)三種計數模式；
(2) 輸入信號：開關量、電平脈沖(低電平:-30V～+0.8V，高電平:+4V～+30V)；
(3) 外接傳感器：接近開關、霍爾開關、光電開關、編碼器等；
(4) 儀表向傳感器外供DC12V/50mA直流電源；
(5) 可設定倍率，確定計數與顯示的比例關系，倍率值范圍:0.0001～9999；
(6) 可預置計數值，可通過復位按鍵或復位端子復位計數值；
(7) 當前的計數值、設定的計數功能參數值、設定的計數控制值掉電不丟失；
(8) 有低速計數與高速計數選擇，在低速計數方式下提供了軟件濾波功能；
(9) 內置三路繼電器報警輸出，多達12種的繼電器報警控制輸出方式，可滿足各種控制需求；
(10) RS485通信，Modbus-RTU協議，可與PLC、HMI、工業組態軟件直接互連；
(11) 6位0.56英寸高亮紅色數碼管顯示。
性能 | 參數 | |
計數頻率 | ＜10KHz | |
計數范圍 | -199999~999999 | |
顯示值 | 脈沖輸入值 × 倍率值 | |
饋電輸出 | DC12V/50mA | |
工作電源 | 工作范圍 | AC/DC85~265V或DC9~36V |
功耗 | ＜3VA | |
通信接口 | RS485接口，Modbus-RTU協議 | |
繼電器 | 繼電器觸點壽命10萬次，觸點容量3A/AC220V，3A/DC24V | |
工作環境 | 工作溫度:-10-55℃；儲存溫度:-20-80℃ | |
外形尺寸 | 面板尺寸:96×48mm；開孔尺寸:92×44mm；深度：90mm | |

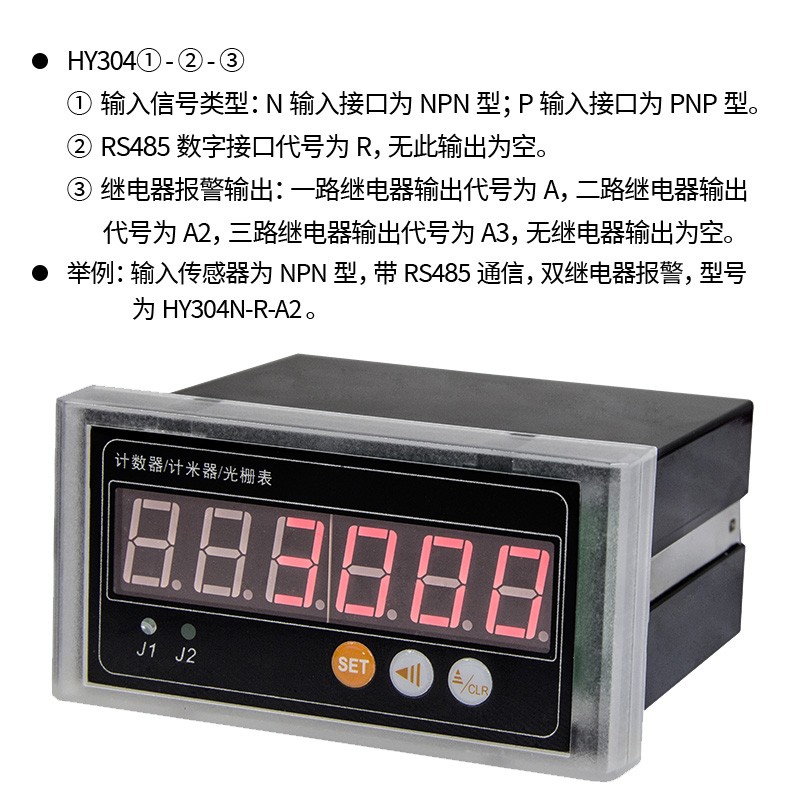

HY304① - ② - ③
①、輸入信號類型：N輸入接口為NPN型；P輸入接口為PNP型。
②、RS485數字接口代號為R，無此輸出為空。
③、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，三路繼電器輸出代號為A3，無繼電器輸出為空。
舉例：輸入傳感器為NPN型，帶RS485通信，雙繼電器報警，型號為:HY304N-R-A2。

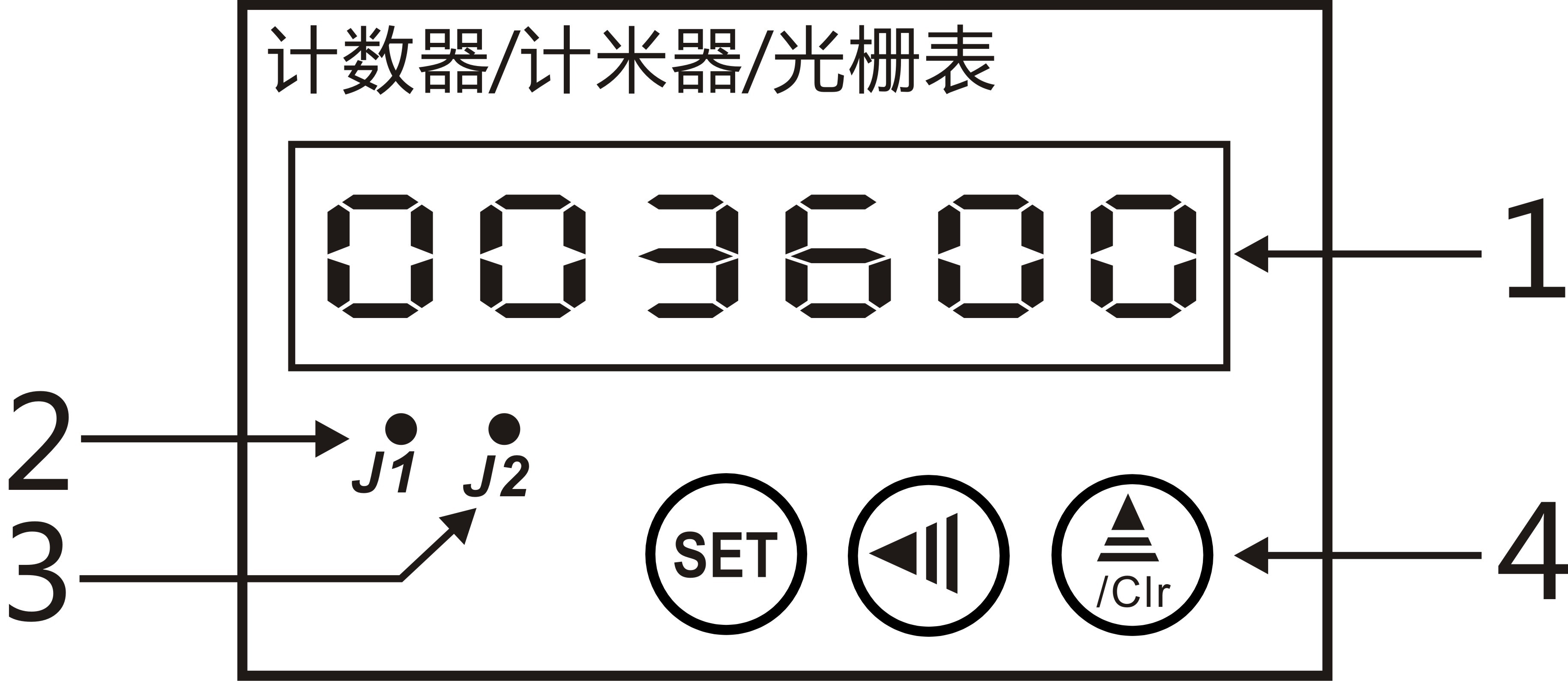

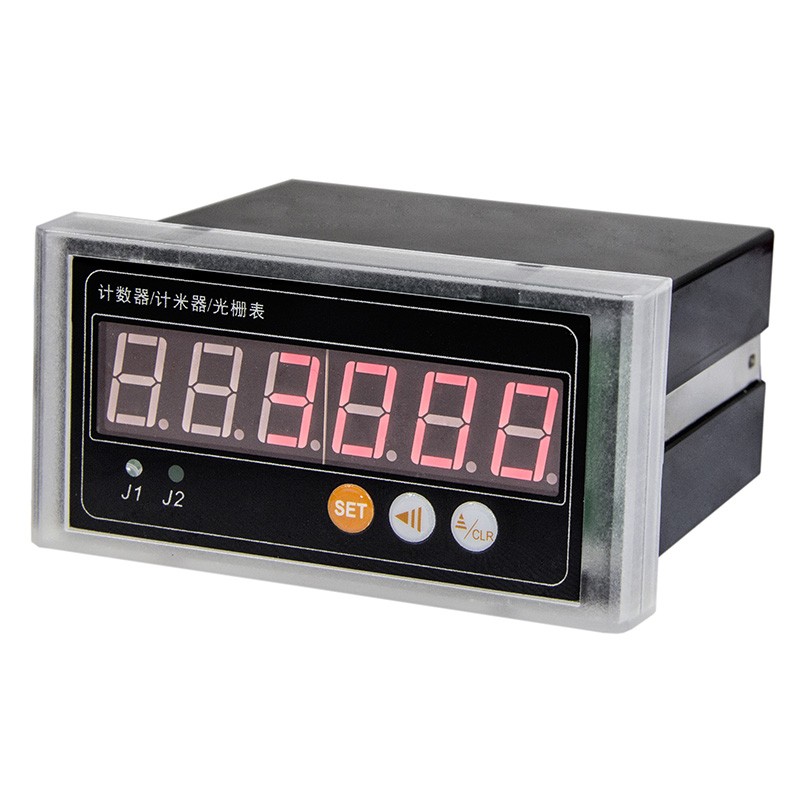

①、計數值顯示。
②、J1繼電器動作指示燈。
③、J2繼電器動作指示燈。
④、操作按鍵，用于參數設置與計數值清零。

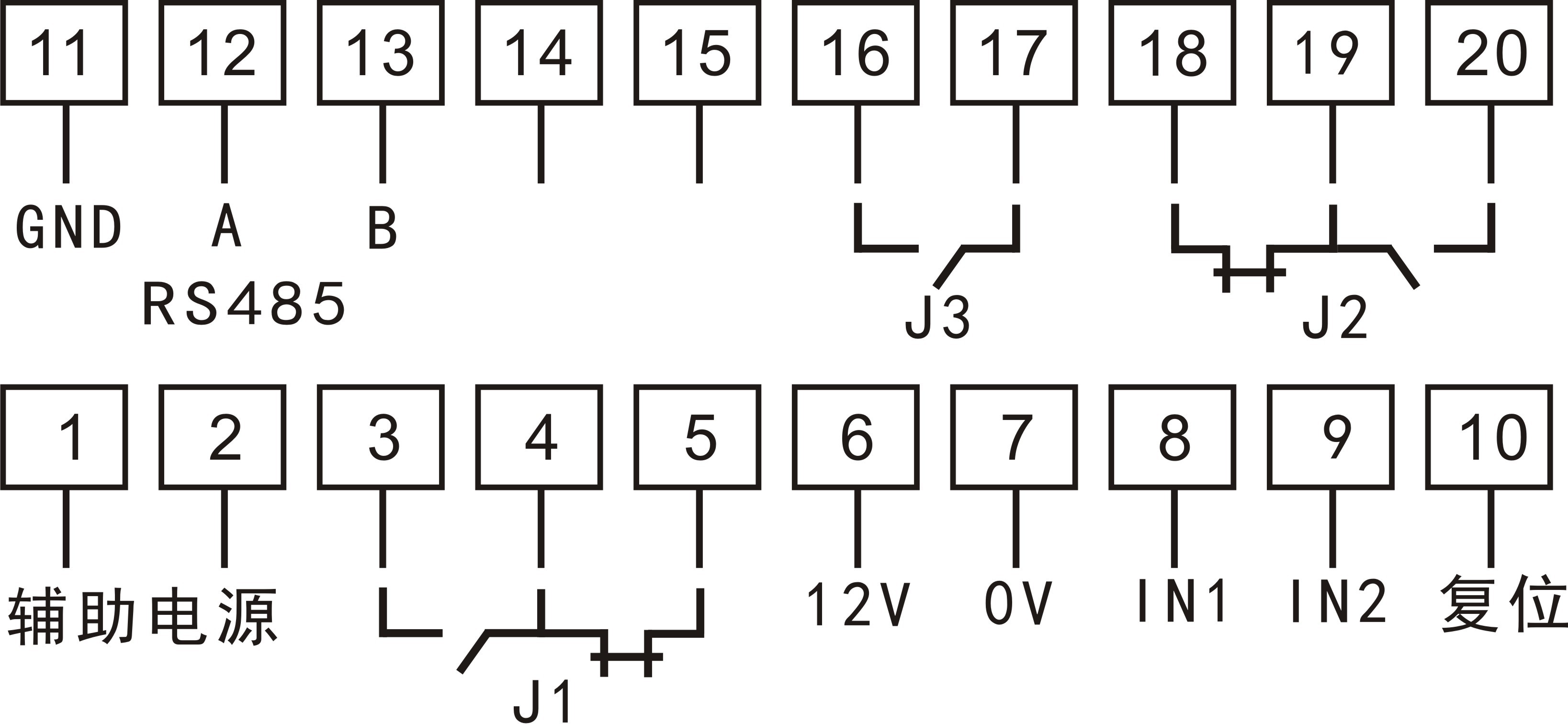

本儀表有三種計數模式。
(1)模式1，加減計數模式，此計數模式為出廠時預設計數模式(工作模式圖見圖3-1):IN1,IN2為輸入端，當IN1接受信號時為加計數，當IN2接受信號時為減計數。
(2)模式2，可逆計數模式(工作模式圖見圖3-2):IN1為計數信號輸入端，IN2為控制信號輸入端。①控制加計數:IN2開路或輸入高電平，當IN1接受信號時為加計數；②控制減計數:IN2與GND短路或輸入低電平，當IN1接受信號時為減計數。
(3)模式3，可識別相位計數模式(工作模式圖見圖3-3):IN1,IN2為輸入端，當IN1,IN2按順序接受相位相差90度A，B信號時，計數器自動疊加識別，表現為加計數；當IN1,IN2按順序接受相差90度B，A信號時，計數器自動減識別，表現為減計數。
功能鍵SET：用于進入菜單項，選擇設置項。一直按住“SET”鍵大約1秒進入菜單項。
移位鍵?：循環選定頁面內的數碼管，選定的數碼管呈閃爍狀態。
增加鍵▲/Clr：加閃爍位數碼管的數值(數字在0~9之間循環)，或在工作狀態用于計數清零。
用“SET”鍵選擇參數設置頁面，按“▲”進入參數值修改，通過“?”和“▲”來實現更改參數，用“SET”鍵確認并進入下一項參數設置。

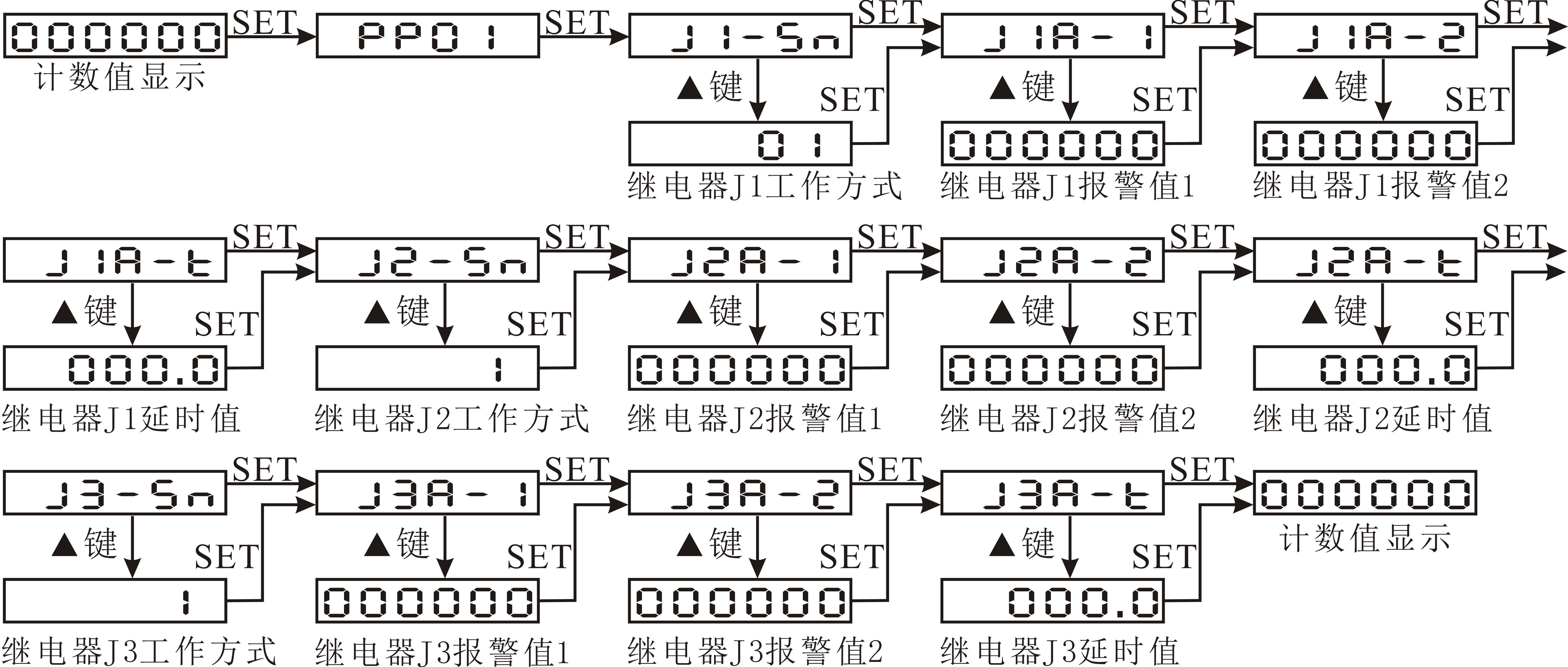

(1) PP01菜單設置，設置繼電器動作：

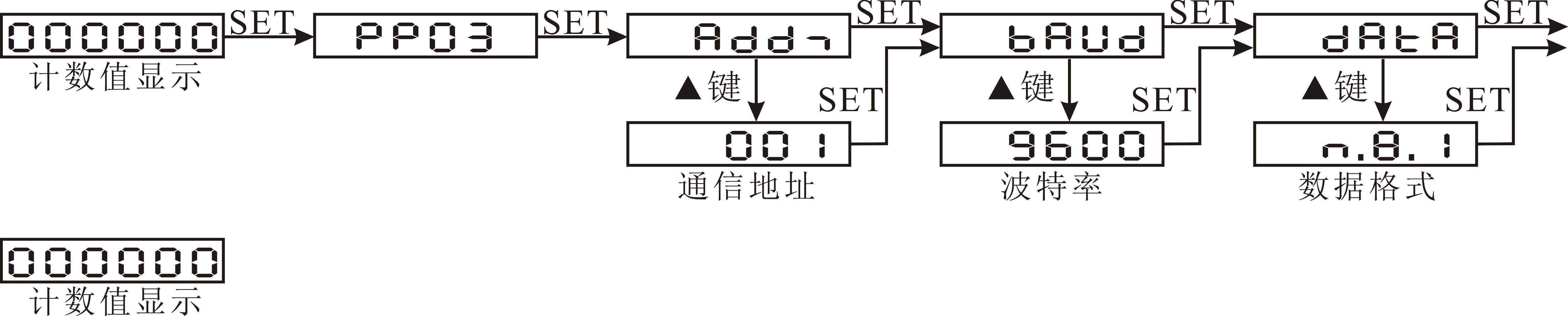

(2) PP03菜單設置，設置RS485通信參數：

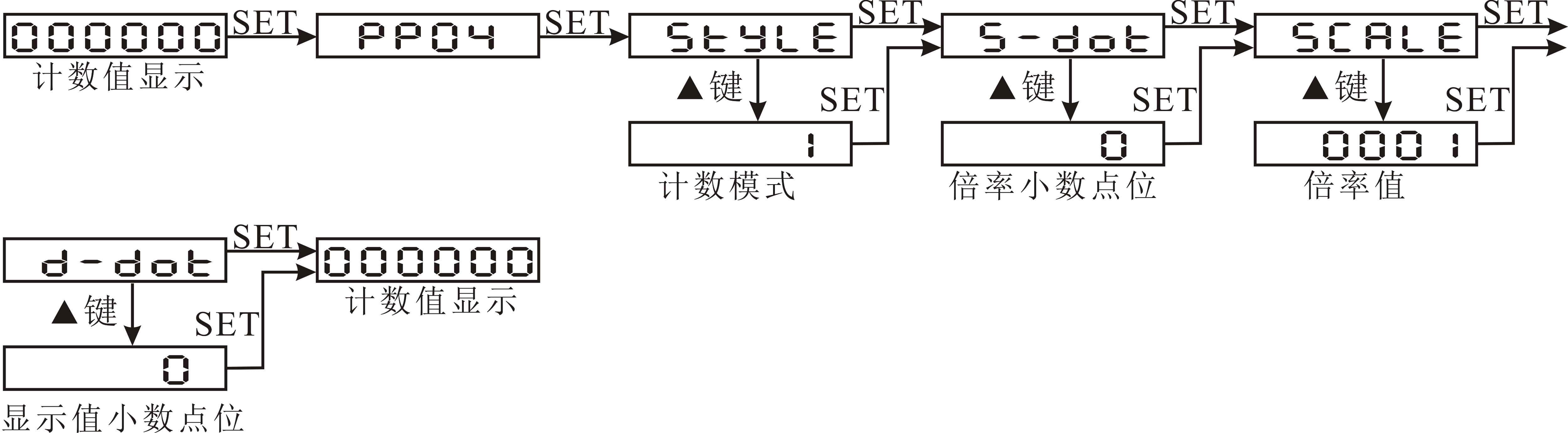

(3) PP04菜單設置，設置計數模式倍率：

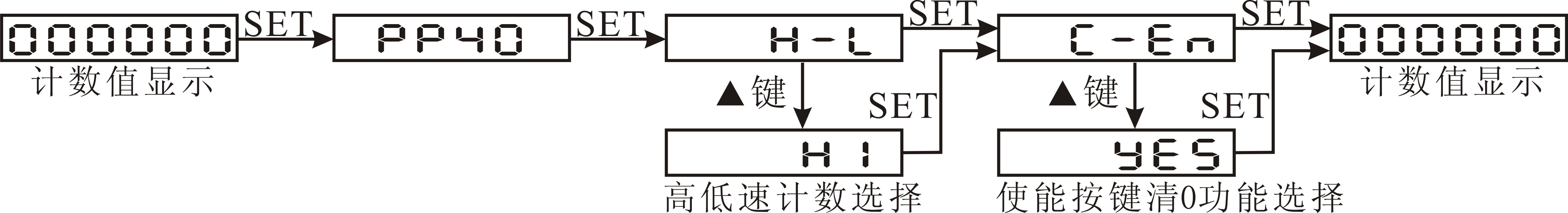

(4) PP40菜單設置，設置高低計數模式，面板按鍵清0使能：

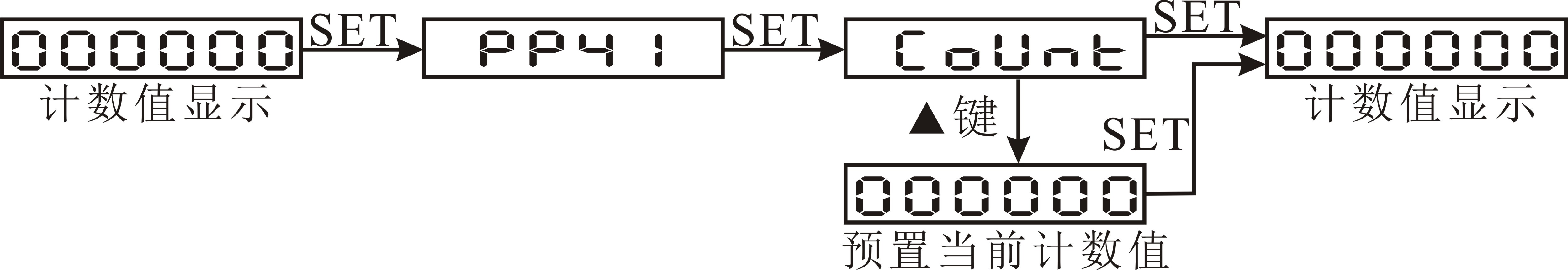

(5) PP41菜單設置，設置當前計數值：
序號 | 顯示 | 內容說明 | 范圍 |
PP01 繼電器工作 方式設置 | J1-Sn | 繼電器J1工作方式 | 0~12 |
說明：參見繼電器工作方式，設置為0繼電器處于遙控狀態 | |||
J1A-1 | 繼電器J1報警值1 | -199999~999999 | |
說明：參見繼電器工作方式 | |||
J1A-2 | 繼電器J1報警值2 | -199999~999999 | |
說明：參見繼電器工作方式 | |||
J1A-t | 繼電器J1延時值J1-t | 0.0~999.9 | |
說明：參見繼電器工作方式，時間單位為秒 | |||
J2-Sn | 繼電器J2工作方式 | 0~5 | |
說明：參見繼電器工作方式，設置為0繼電器處于遙控狀態 | |||
J2A-1 | 繼電器J2報警值1 | -199999~999999 | |
說明：參見繼電器工作方式 | |||
J2A-2 | 繼電器J2報警值2 | -199999~999999 | |
說明：參見繼電器工作方式 | |||
J2A-t | 繼電器J2延時值J2-t | 0.0~999.9 | |
說明：參見繼電器工作方式，時間單位為秒 | |||
J3-Sn | 繼電器J3工作方式 | 0~5 | |
說明：參見繼電器工作方式，設置為0繼電器處于遙控狀態 | |||
J3A-1 | 繼電器J3報警值1 | -199999~999999 | |
說明：參見繼電器工作方式 | |||
J3A-2 | 繼電器J3報警值2 | -199999~999999 | |
說明：參見繼電器工作方式 | |||
J3A-t | 繼電器J3延時值J3-t | 0.0~999.9 | |
說明：參見繼電器工作方式，時間單位為秒 | |||
PP03通訊 參數設置 | Addr | RS485通信地址 | 1~247 |
說明：RS485通信地址 | |||
bAUd | RS485通信波特率 | 2400、4800、9600、19200 | |
說明：RS485通信的波特率 | |||
data | RS485通信數據格式 | n.8.1、o.8.1、e.8.1、n.8.2 | |
說明：n.8.1無校驗位8個數據位1個停止位、o.8.1奇校驗8個數據位1個停止位、e.8.1偶校驗8個數據位1個停止位、n.8.2無校驗位8個數據位2個停止位 | |||
PP04計數 模式倍率設置 | StyLE | 計數模式 | 1~3 |
說明：參見計數器計數模式 | |||
S-dot | 倍率小數位置 | 0~4 | |
說明：倍率值的小數點位置 | |||
SCALE | 倍率值 | 0.9999~9999 | |
說明：倍率的值 | |||
d-dot | 顯示小數點位置 | 0~4 | |
說明：用于設置顯示的精度 | |||
PP40 | H-L | 高低速計數選擇 | Hi、NNi、Lo |
說明：Lo、低速計數，計數頻率≤5Hz；NNi、中速計數模式，計數頻率≤30Hz；Hi、高速計數，計數頻率≤10KHz | |||
C-En | 使能按鍵清零功能選擇 | yEs 、no | |
說明：yEs、使能面板按鍵清零功能；no、關面板按鍵清零功能 | |||
PP41 | CoUnt | 預置當前計數值 | -199999~999999 |
說明：預置當前計數值 | |||

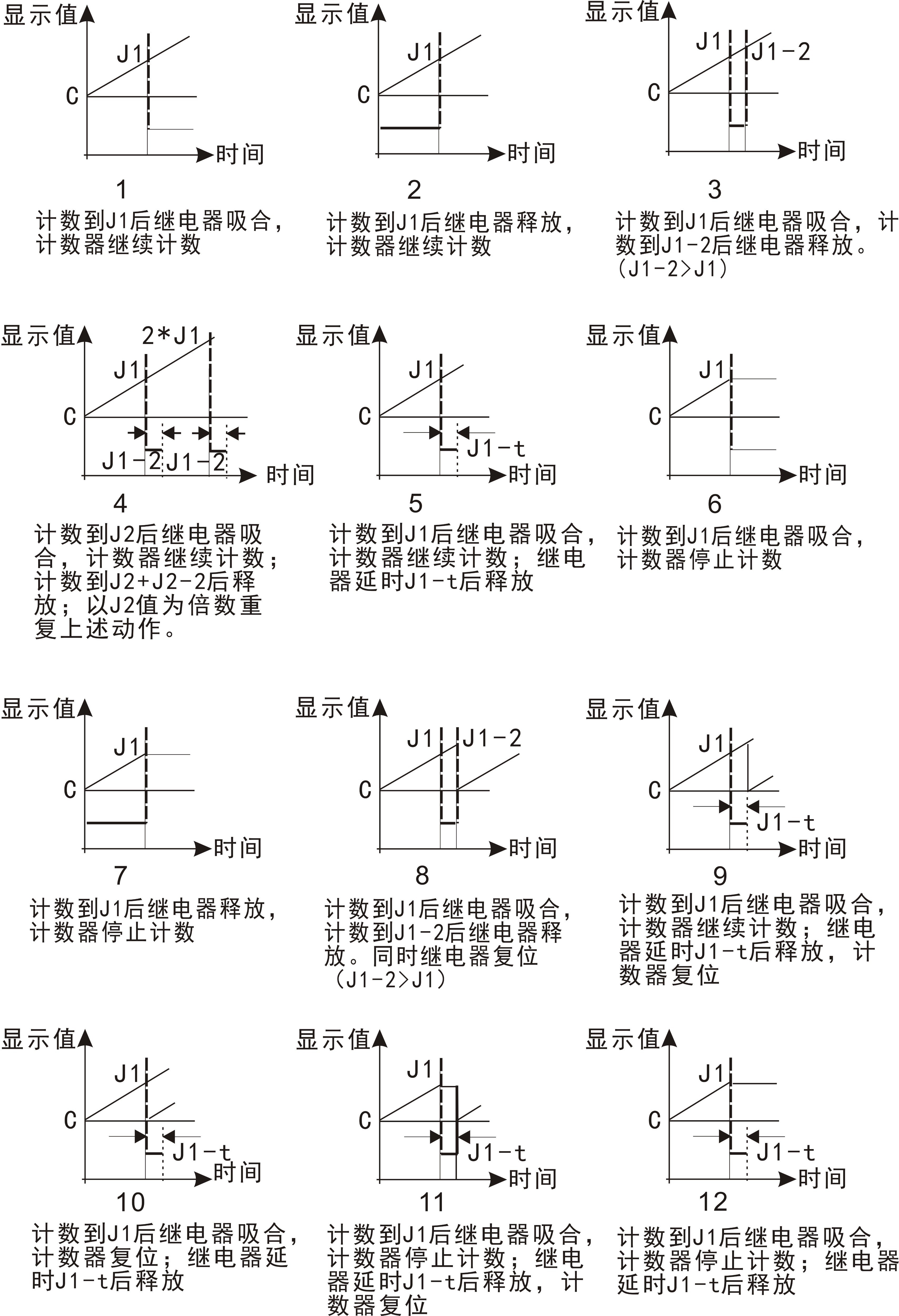

(1) 繼電器J1有12種控制輸出方式(J1-Sn)：

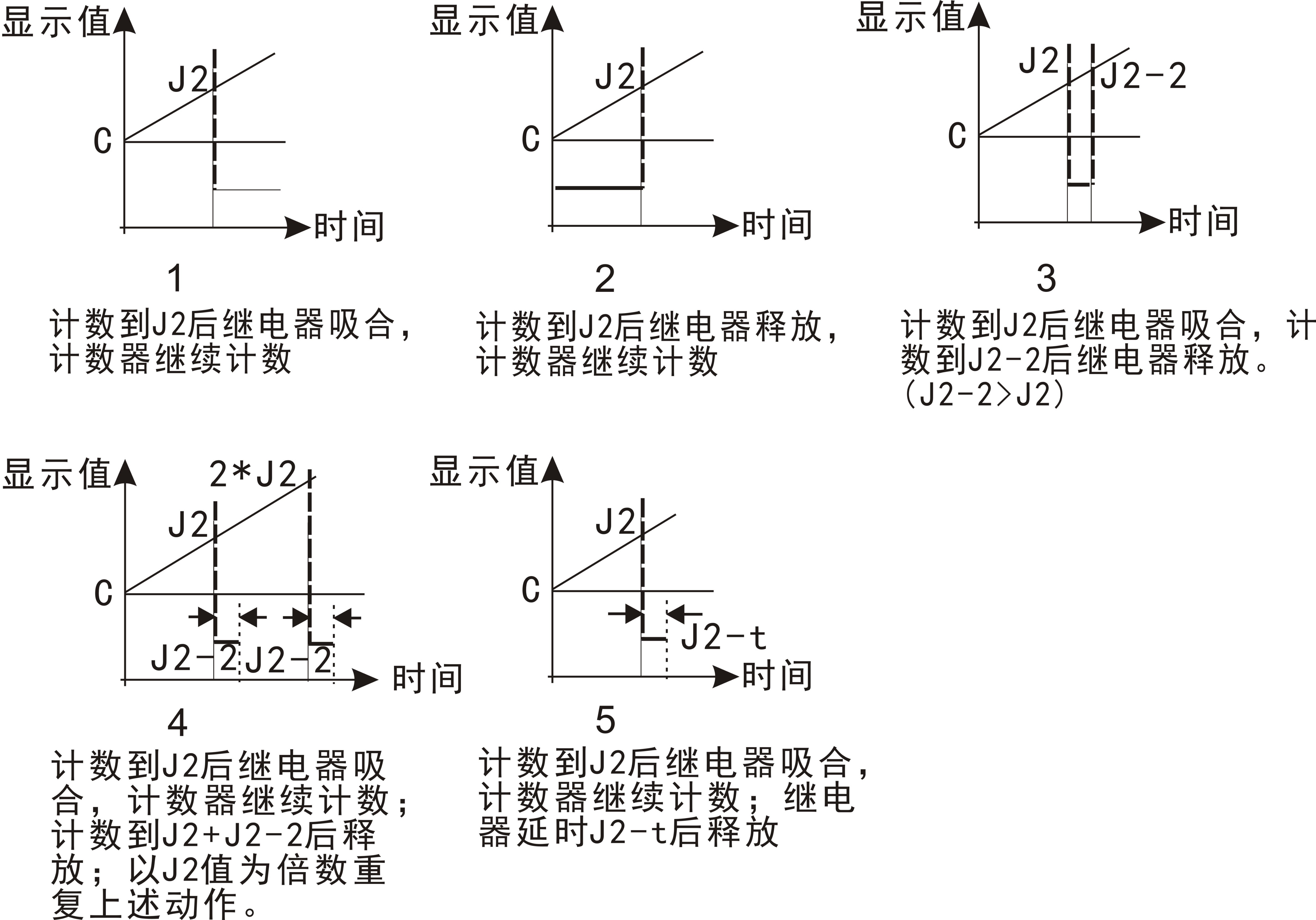

(2) 繼電器J2有5種控制輸出方式(J2-Sn)：
(3) 繼電器J3有5種控制輸出方式(J3-Sn)：繼電器J3的控制輸出方式與J2相同，請參見繼電器J2的控制輸出圖。
RS485接口；電氣連接:三線連接，即A(+),B(-),地；連接類型:異步,半雙工；國際標準Modbus-RTU協議，儀表地址:1~247；波特率:2400、4800、9600、19200；數據格式: N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位；本機目前開放了01H,02H,03H,04H讀命令，05H,10H寫命令,03H,04H讀命令功能相同，如果儀表接收到的命令有錯，儀表將不響應。
報文格式說明：
命令01H：讀繼電器輸出狀態命令(共J1,J2,J3三路繼電器，地址為:0~2)
主機請求： 地址 + 命令 + 起始繼電器地址 + 繼電器個數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節
命令：01H，長度為 1個字節
起始繼電器地址：欲讀取的繼電器起始地址，占用 2個字節
繼電器個數：欲讀取的繼電器個數
CRC校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 寄存器字節數 + 寄存器值 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為儀表地址號，長度為 1個字節
命令：01H，長度為 1個字節
寄存器字節數：返回的寄存器值字節數
寄存器值：繼電器的狀態值
CRC校驗碼：占用2個字節，低8位在前，高8位在后
命令02H：讀輸入口狀態命令(共IN1,IN2,復位三路輸入,地址為0~2)
主機請求：地址 + 命令 + 起始輸入口地址 + 輸入口個數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節
命令： 02H，長度為 1個字節
起始輸入口地址：欲讀取的輸入口起始地址，占用 2個字節
輸入口個數：欲讀取的輸入口個數
CRC校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 寄存器字節數 + 寄存器值 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為儀表地址號，長度為 1個字節
命令：02H，長度為 1個字節
寄存器字節數：返回的寄存器值字節數
寄存器值：輸入口的狀態值
CRC校驗碼：占用2個字節，低8位在前，高8位在后
命令04H(或03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節
命令： 04H或03H讀命令，長度為 1個字節
數據地址：欲讀取的寄存器起始地址，占用 2個字節
數據長度：欲讀取的寄存器長度
CRC校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為儀表地址號，長度為 1個字節
命令：04H或03H ，長度為 1個字節
數據長度：將要發送的數據字節長度
數據信息：讀取的數據,具體見儀表參數地址表
CRC校驗碼：占用2個字節，低8位在前，高8位在后
命令05H：設置繼電器輸出(共J1,J2,J3三路繼電器，地址為:0~2)
主機請求： 地址 + 命令 + 繼電器地址 + 繼電器動作值 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節
命令： 05H寫命令，長度為 1個字節
繼電器地址：控制的繼電器地址，占用 2個字節(0000H繼電器釋放，FF00H繼電器吸合)
繼電器動作值：控制繼電器動作值，繼電器工作方式設為0，此命令起作用
CRC校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 繼電器地址 + 繼電器動作值 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節
命令： 05H寫命令，長度為 1個字節
繼電器地址：控制的繼電器地址，占用 2個字節
繼電器動作值：控制繼電器動作值
CRC校驗碼：占用2個字節，低8位在前，高8位在后
命令10H ：寫命令
主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的寄存器起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
字節數：寫數據的字節數量
寫寄存器數據：寫入寄存器的數據
CRC校驗碼：低 8位在前，高 8位在后，占用 2個字節
從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為儀表地址號，長度為 1個字節
命令： 10H寫命令，長度為 1個字節
起始地址：欲寫的寄存器起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
CRC校驗碼：低 8位在前，高 8位在后，占用 2個字節
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0 | 計數值 | Long | R/W | 地址0,1組成一個4字節的有符號整數，二進制補碼 |
1 | ||||
2 | 顯示小數點位 | Short | R/W | 顯示小數點位 |
3 | 倍率小數點位 | Short | R/W | 倍率小數點位 |
4 | 倍率值 | Short | R/W | 二個字節組成的無符號整數 |
5 | 繼電器J1工作方式 | Short | R/W | |
6 | 繼電器J1報警值1 | Long | R/W | 地址6,7組成一個4字節的有符號整數，二進制補碼 |
7 | ||||
8 | 繼電器J1報警值2 | Long | R/W | 地址8,9組成一個4字節的有符號整數，二進制補碼 |
9 | ||||
10 | 繼電器J1延時值 | Short | R/W | |
11 | 繼電器J2工作方式 | Short | R/W | |
12 | 繼電器J2報警值1 | Long | R/W | 地址12,13組成一個4字節的有符號整數，二進制補碼 |
13 | ||||
14 | 繼電器J2報警值2 | Long | R/W | 地址14,15組成一個4字節的有符號整數，二進制補碼 |
15 | ||||
16 | 繼電器J2延時值 | Short | R/W | |
17 | 繼電器J3工作方式 | Short | R/W | |
18 | 繼電器J3報警值1 | Long | R/W | 地址18,19組成一個4字節的有符號整數，二進制補碼 |
19 | ||||
20 | 繼電器J3報警值2 | Long | R/W | 地址20,21組成一個4字節的有符號整數，二進制補碼 |
21 | ||||
22 | 繼電器J3延時值 | Short | R/W |
(1) 讀數據寄存器(功能代碼03H/04H)：讀當前的計數值45000，儀表地址為1。
主機讀數據幀：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 04H | 00H,00H | 00H,02H | 71H,CBH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(4字節) | 校驗碼 |
01H | 04H | 04H | 00H,00H,AFH,C8H | 87H,E2H |
(2) 寫數據寄存器(功能代碼10H)：設置當前計數值到0，儀表地址為1。
主機寫數據幀：
地址 | 命令 | 起始地址 | 寄存器數 | 字節數 | 數據段 | 校驗碼 |
01H | 10H | 00H,00H | 00H,02H | 04H | 00H,00H,00H,00H | F3H,AFH |
儀表回應數據幀：
地址 | 命令 | 起始地址 | 寄存器數 | 校驗碼 |
01H | 10H | 00H,00H | 00H,02H | 41H,C8H |
注意:如果有觸點回跳引起誤計數，請將計數器設置到低速輸入模式。
對于旋轉體測量來說，儀表的顯示值等于旋轉體的轉數乘以每轉代表的圓周長度，設置倍率等于圓周長度，儀表顯示的就是測量的長度值了。
選擇合適的編碼器，計算出編碼器單位脈沖代表的長度，設置倍率等于編碼器單位脈沖代表的長度，儀表得到的便是需要的顯示值。
