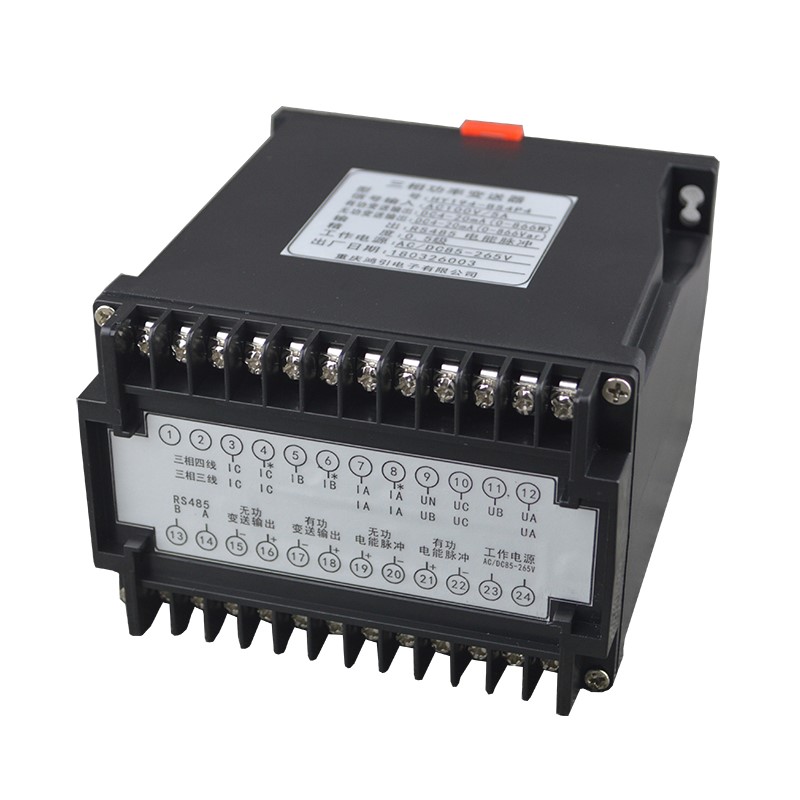

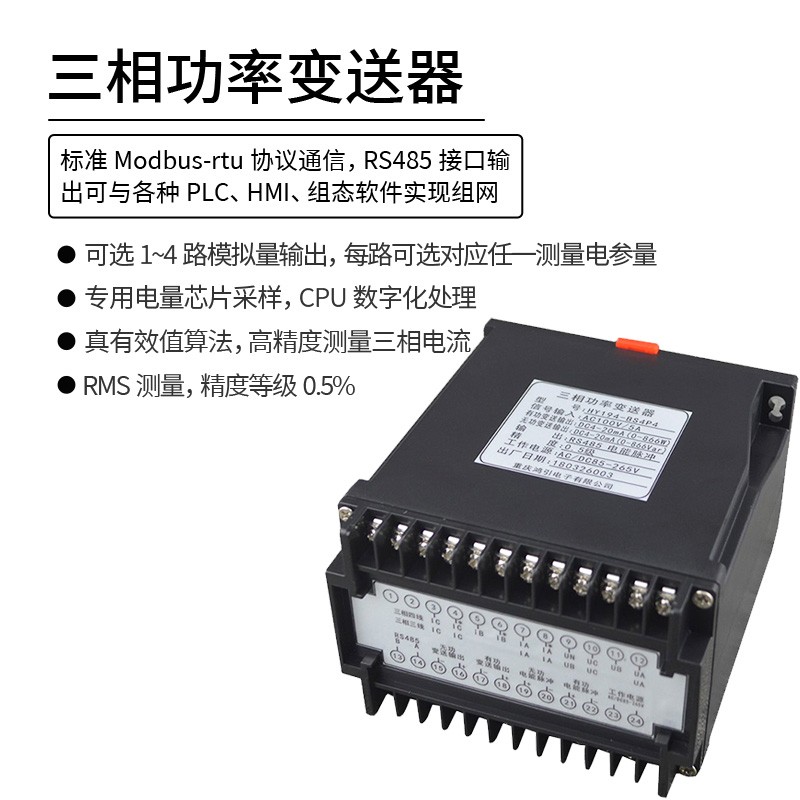

三相功率變送器，通過專用電量芯片采樣，CPU 數字化處理，真有效值算法，高精度的測量有功功率、無功功率、視在功率、功率因數、三相電壓、三相電流、頻率、有功電能、無功能電等，隔離轉換成線性直流標準模擬信號輸出、RS485數字通信接口輸出或電能脈沖輸出。模擬量可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等變送輸出；RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網。最多可選4路模擬量輸出，每路可選對應上面任意一種電參量。有功電能脈沖，無功電能脈沖輸出，脈沖常數300~9999可設。
三相功率變送器，通過專用電量芯片采樣，CPU 數字化處理，真有效值算法，高精度的測量有功功率、無功功率、視在功率、功率因數、三相電壓、三相電流、頻率、有功電能、無功能電等，隔離轉換成線性直流標準模擬信號輸出、RS485數字通信接口輸出或電能脈沖輸出。模擬量可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等變送輸出；RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網。最多可選4路模擬量輸出，每路可選對應上面任意一種電參量。有功電能脈沖，無功電能脈沖輸出，脈沖常數300~9999可設。
性能 | 參數 | ||
信號輸入 | 網絡 | 三相三線、三相四線(訂貨時請說明) | |
電壓 | 額定值 | AC l00V、220V、450V(訂貨時請說明) | |
過載 | 持續：1.2倍 瞬時：2倍/1S | ||
功耗 | <1VA（每相） | ||
阻抗 | >380kΩ | ||
精度 | RMS測量，精度等級0.5% | ||
電流 | 額定值 | AC 1A、5A(訂貨時請說明) | |
過載 | 持續：1.2倍 瞬時：10倍/l0s | ||
功耗 | <0.2VA（每相） | ||
阻抗 | <20mΩ | ||
精度 | RMS測量，精度等級0.5% | ||
功率 | 有功，無功，精度0.5% | ||
電源 | 工作范圍 | AC、DC 85V-265V或DC10-36V(訂貨時請說明) | |
功耗 | <5VA | ||
模擬量輸出 | 可選1~4路模擬量輸出，每路可選對應任一測量電參量 | ||
電能脈沖輸出 | 有功電能脈沖，無功電能脈沖，光藕集電極開路輸出 | ||
RS485通訊 | RS485通訊接口，物理層隔離，符合國際標準的Modbus-rtu協議通訊波特率2400~19200，支持無校驗、奇校驗、偶校驗 | ||
環境 | 工作環境 | -10~55℃ | |
儲存環境 | -20~80℃ | ||
安全 | 耐壓 | 輸入和電源>2kV；輸入和輸出>2kV | |
絕緣 | 輸入、輸出、電源對機殼>5MΩ | ||
外形 | 尺寸 | 109×75×120(長、寬、深) | |
重量 | 0. 5kg | ||

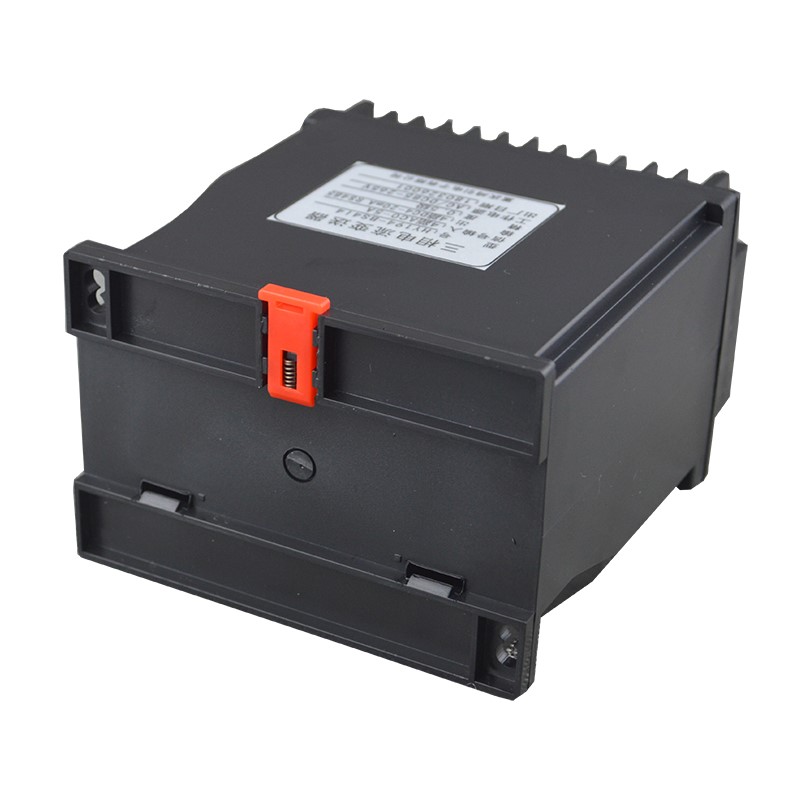

35mm標準導軌安裝或螺絲固定安裝。
HY194-BS4①-②-③-④-⑤
①、P4:三相四線有功；P3:三相三線有功；Q4:三相四線無功；Q3:三相三線無功；PQ4：三相四線有功無功組合；PQ3：三相三線有功無功組合；
②、D:模擬量變送輸出；
③、R:RS485數字接口；
④、EP:有功電能脈沖輸出；
⑤、EQ:無功電能脈沖輸出。
模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC4～12～20mA、DC0～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣泛用于PLC、DCS等數據采集。變送輸出項可選：有功功率，無功功率，視在功率，功率因數，頻率，三相電壓，三相電流。有功功率，無功功率可選絕對值輸出(DC4~20mA)，或帶方向的輸出(DC4～12～20mA)。當選擇帶負號的輸出時，4mA對應負的滿量程值，12mA對應0，20mA對應正的滿量程值。精度0.5級；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。
變送輸出項設置對照表：
變送項值 | 對應的電參量 | 變送項值 | 對應的電參量 |
1 | 三相有功功率 | 7 | B相電壓(保留) |
2 | 三相無功功率 | 8 | C相電壓(CA線電壓) |
3 | 三相視在功率 | 9 | A相電流 |
4 | 三相功率因數 | 10 | B相電流 |
5 | 頻率 | 11 | C相電流 |
6 | A相電壓(AB線電壓) | 12 | N相電流 |
(1) RS485通訊接口，異步半雙工模式。
(2) 通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。
(3) 數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位。
國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，03H、04H讀命令功能相同，10H寫寄存器命令。通信參數通過上位機軟件設置或顯示面板設置。
報文格式說明：
命令04H(或03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令：04H或03H讀命令，長度為 1個字節
數據地址：欲讀取的數據起始地址，占用 2個字節
數據長度：欲讀取的數據字長度
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：04H或03H ，長度為 1個字節
數據長度：將要發送的數據字節長度
數據信息：讀取的數據，具體見儀表參數地址表
CRC16校驗碼：占用2個字節，低8位在前，高8位在后
(1) 讀數據寄存器(功能代碼03H/04H)：讀有功功率值，二次側有功功率=2875.3W，儀表地址為1。
主機讀數據幀(讀二次側整數數據)：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 04H | 00H,01H | 00H,01H | 60H,0AH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(2字節) | 校驗碼 |
01H | 04H | 02H | 70H,51H | 5DH,0CH |
(2) 讀數據寄存器(功能代碼03H/04H)：讀有功功率值，一次側有功功率=2875.3W，儀表地址為1。
主機讀數據幀(讀一次側float數據)：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 04H | 08H,00H | 00H,02H | 73H,ABH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(2字節) | 校驗碼 |
01H | 04H | 04H | 45H,33H,B4H,CDH | A8H,12H |
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0 | 功率符號位 | Short | R | 有功功率無功功率的符號 |
1 | 有功功率 | Short | R | 二次側值，保留1位小數 |
2 | 無功功率 | Short | R | 二次側值，保留1位小數 |
3 | 視在功率 | Short | R | 二次側值，保留1位小數 |
4 | 功率因數 | Short | R | 保留3位小數 |
5 | 頻率 | Short | R | 保留2位小數 |
6 | A相電壓(AB線電壓) | Short | R | 二次側值，保留1位小數 |
7 | B相電壓(保留) | Short | R | 二次側值，保留1位小數 |
8 | C相電壓(BC線電壓) | Short | R | 二次側值，保留1位小數 |
9 | A相電流 | Short | R | 二次側值，保留3位小數 |
10 | B相電流 | Short | R | 二次側值，保留3位小數 |
11 | C相電流 | Short | R | 二次側值，保留3位小數 |
12 | N相電流 | Short | R | 二次側值，保留3位小數 |
13~14 | 正有功電能 | Long | R | 長整數，單位KWh |
15~16 | 負有功電能 | Long | R | 長整數，單位KWh |
17~18 | 感性無功電能 | Long | R | 長整數，單位KVarh |
19~20 | 容性無功電能 | Long | R | 長整數，單位KVarh |
100 | Pt電壓變比 | Short | W/R | 范圍為1~9999 |
101 | Ct電流變比 | Short | W/R | 范圍為1~9999 |
102 | 輸入信號接線方式 | Short | W/R | 0：三相三線；1：三相四線 |
103 | 電能脈沖常數 | Short | W/R | 范圍為280~9999 |
200 | 電能清0 | Short | W | 寫0x55aa電能清0 |
2048~2049 | 有功功率 | float | R | 一次側值，單精度浮點數 |
2050~2051 | 無功功率 | float | R | 一次側值，單精度浮點數 |
2052~2053 | 視在功率 | float | R | 一次側值，單精度浮點數 |
2054~2055 | 功率因數 | float | R | 單精度浮點數，IEEE754 |
2056~2057 | 頻率 | float | R | 單精度浮點數，IEEE754 |
2058~2059 | A相電壓(AB線電壓) | float | R | 一次側值，單精度浮點數 |
2060~2061 | B相電壓(保留) | float | R | 一次側值，單精度浮點數 |
2062~2063 | C相電壓(BC線電壓) | float | R | 一次側值，單精度浮點數 |
2064~2065 | A相電流 | float | R | 一次側值，單精度浮點數 |
2066~2067 | B相電流(保留) | float | R | 一次側值，單精度浮點數 |
2068~2069 | C相電流 | float | R | 一次側值，單精度浮點數 |
2070~2071 | N相電流 | float | R | 一次側值，單精度浮點數 |
2072~2073 | 正有功電能 | float | R | 單精度浮點數，單位KWh |
2074~2075 | 負有功電能 | float | R | 單精度浮點數，單位KWh |
2076~2077 | 感性無功電能 | float | R | 單精度浮點數，單位KVarh |
2078~2079 | 容性無功電能 | float | R | 單精度浮點數，單位KVarh |
說明：
(1) 項目描述中，帶括號的，括號內三相三線輸入時，參數的意義，括號外是三相四線輸入時參數的意義。
(2) 屬性中，R為只讀，W為只寫，W/R可讀可寫。
(3) 功率符號位說明:低字節的第4位有功功率符號，第8位無功功率的符號，有功功率符號位為0代表正，為1代表負，無功功率符號位為0代表感性，為1代表容性。
(4) 有功功率(單位W)，無功功率(單位Var)，視在功率(單位VA)計算方法相同，二次側值=讀出值/10，一次側值=讀出值×Pt變比×Ct變比/10；功率因數值=讀出值/1000；頻率(單位Hz)=讀出值/100；電壓(單位V)二次側值=讀出值/10，一次側值=讀出值×PT變比/10；電流(單位A)二次側值=讀出值/1000，一次側值=讀出值×CT變比/1000。
(5) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。
可選2路電能脈沖輸出功能來完成電能數據的顯示和遠傳。集電級開路光耦的電能脈沖實現有功電能和無功電能的遠傳，可采用遠程的計算機終端、PLC、DI開關采集模塊采集儀表的脈沖總數來實現電能累積計量。所采用輸出方式是電能的精度檢驗的方式(國家計量規程：標準表的脈沖誤差比較方法)。

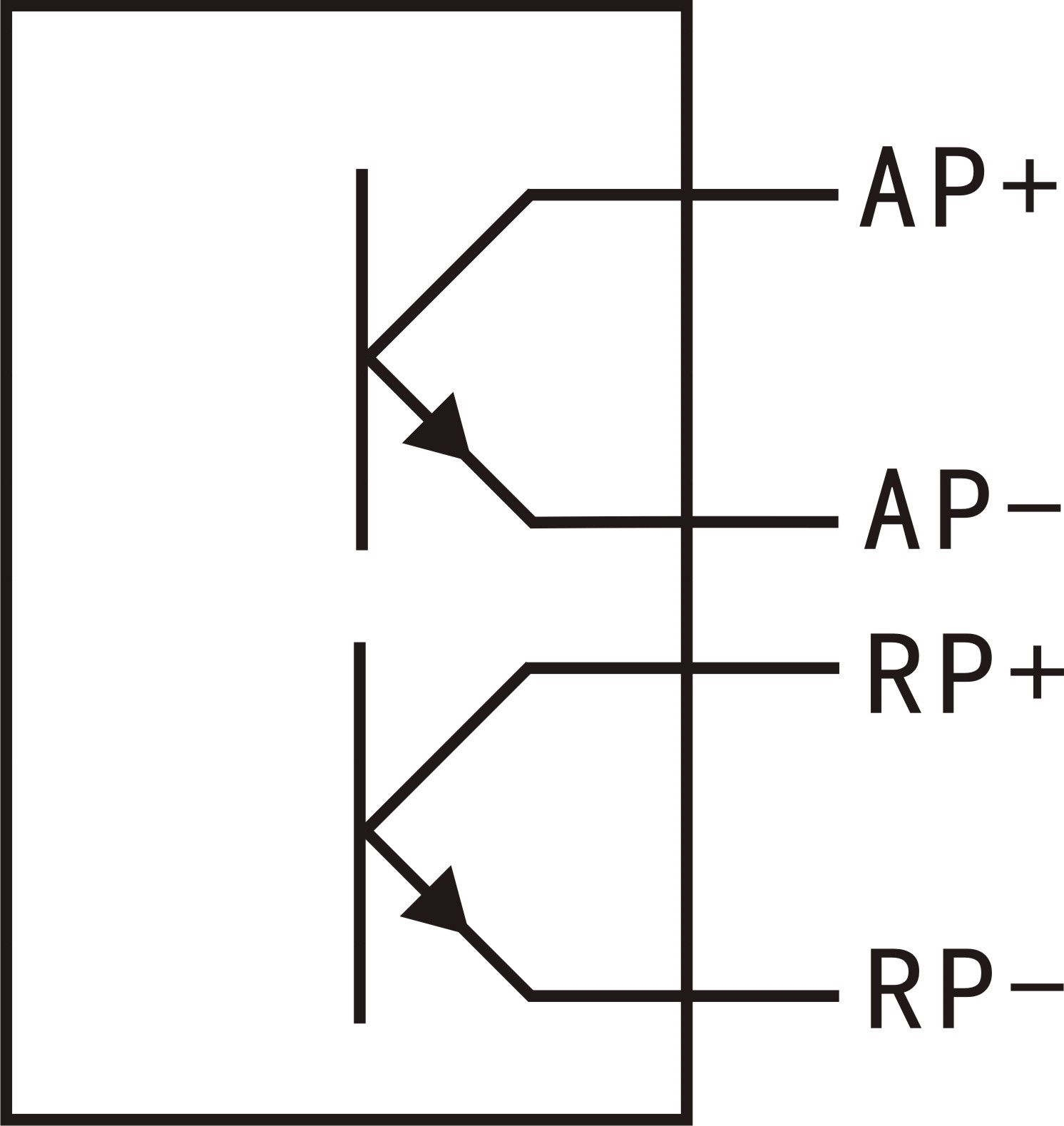

(1) 電器特性：脈沖采集接口的電路示意圖如下圖，采用光藕隔離集電集開路輸出。
(2) 脈沖常數：電能脈沖常數可設置，用戶不要求默認出廠為3600 imp/kWh，其意義為：當儀表累積1kWh 時脈沖輸出個數為3600個，需要強調的是1kWh 為電能的二次測電能數據，在PT、CT 的情況下，相對的3600個脈沖數據對應1 次測電能為1kWh×電壓變比PT×電流變比CT。
(3) 應用舉例：PLC終端使用脈沖計數裝置，假定在時長為t的一段時間內采集脈沖個數為N 個，儀表輸入為：10kV/100V，400A/5A，則該時間段內儀表電能累積為：N/3600×100×80 度電能。

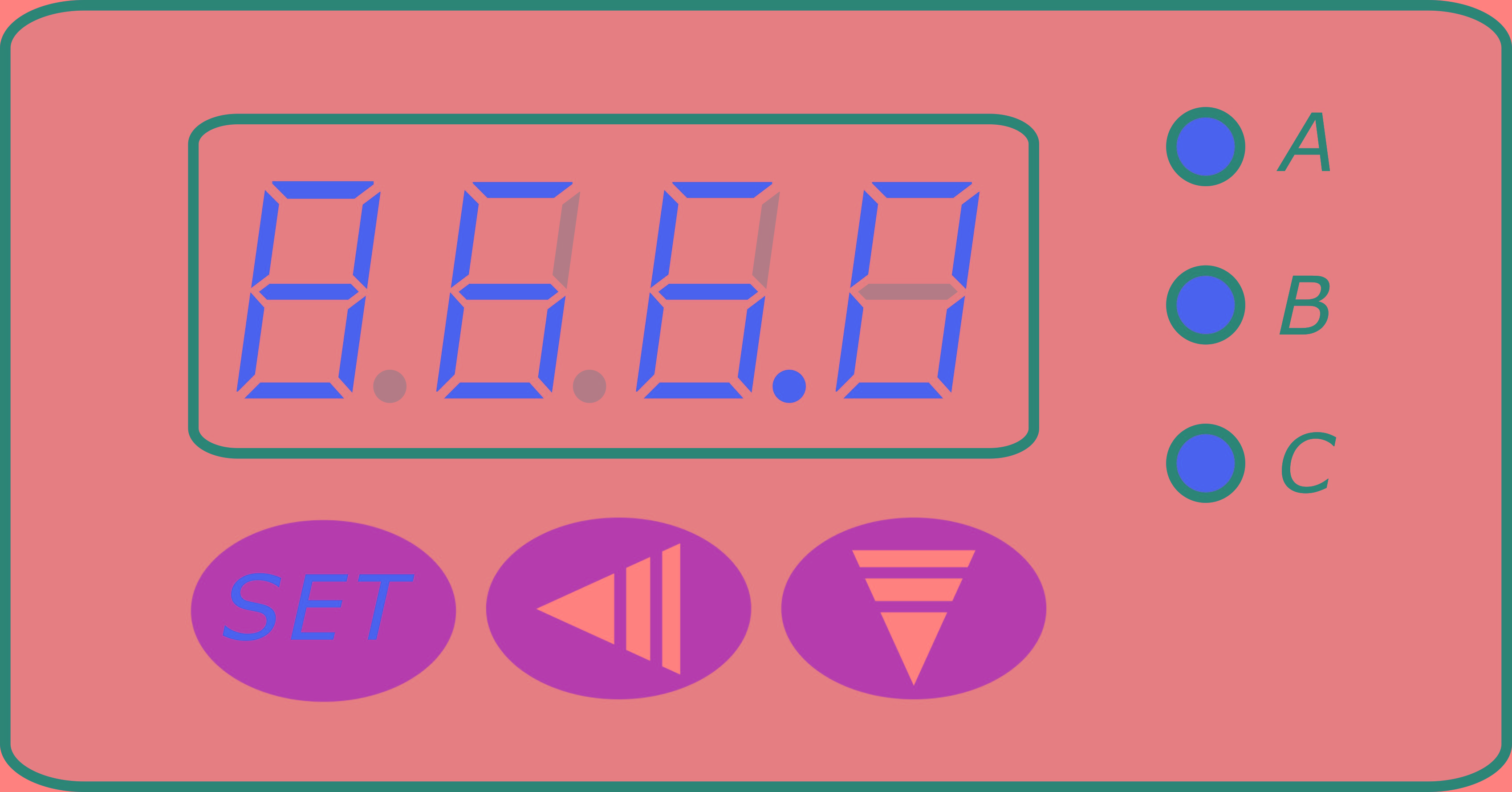

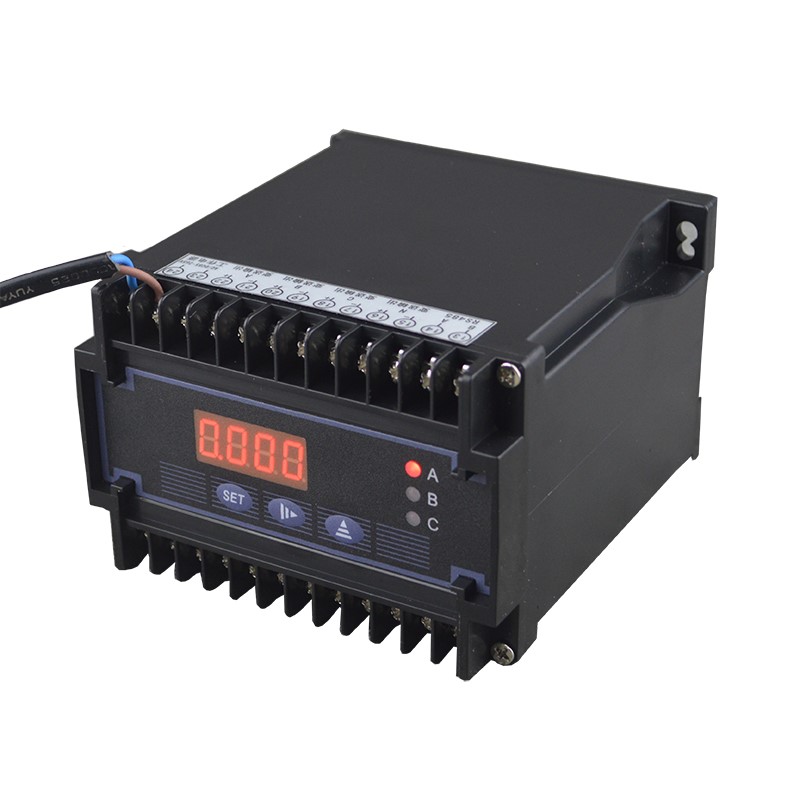

A，B，C三相LED指示燈同進亮，表示三相有功功率。866.0為顯示的有功功率值，單位為W，顯示值為二次側電流值。
功能鍵SET：用于進入菜單項，選擇設置項。
移位鍵?：循環選定頁面內的數碼管，選定的數碼管呈閃爍狀態。
增加鍵▲：加閃爍位數碼管的數值(數字在0~9之間循環)。

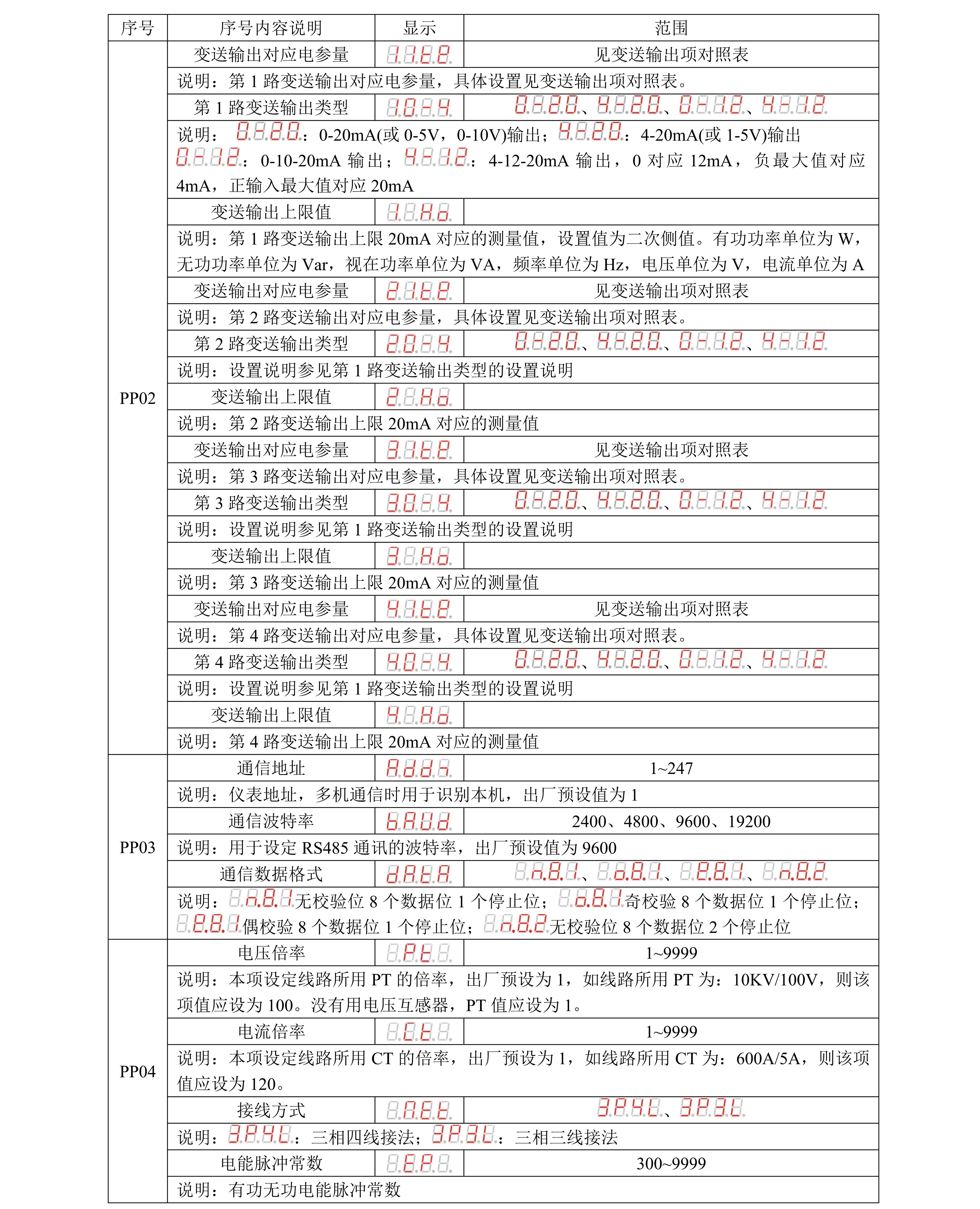

按“SET”鍵進入參數設置頁面，按“▲”進入參數值修改，通過“?”和“▲”來實現更改參數，用“SET”鍵確認并進入下一項參數設置。
通信參數設置流程圖：

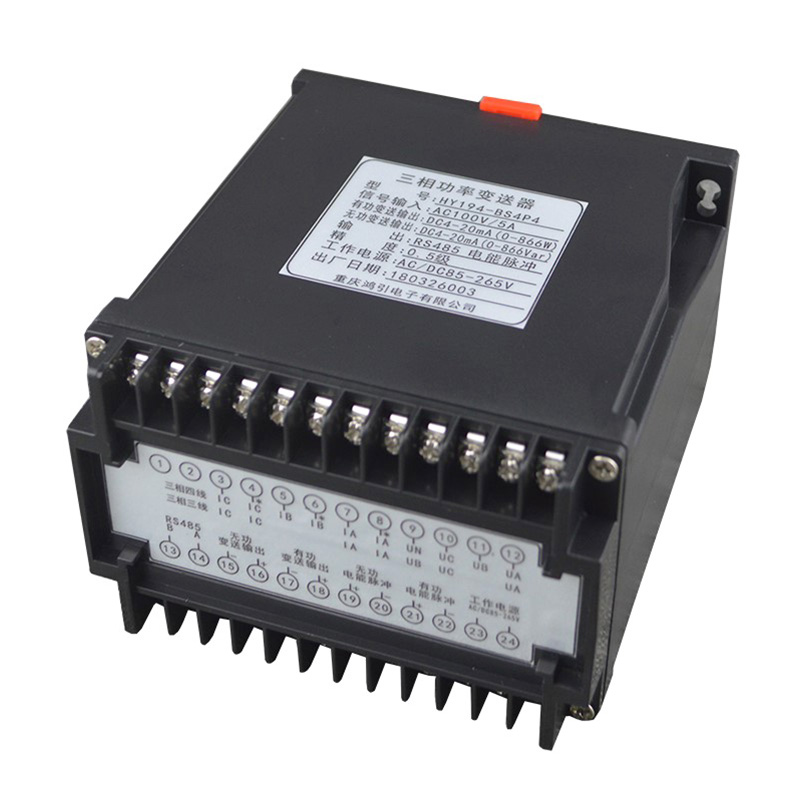

說明：如與產品實物接線圖不一致，請以產品實物接線圖為準。
通過上位機調試軟件，可以讀出有功功率，無功功率，視在功率，功率因數，頻率，三相電壓，三相電流等；可以設置電壓電流變比，接線方式，電能脈沖常數；可以設置電壓變送器的通信地址，波特率，數據格式等。

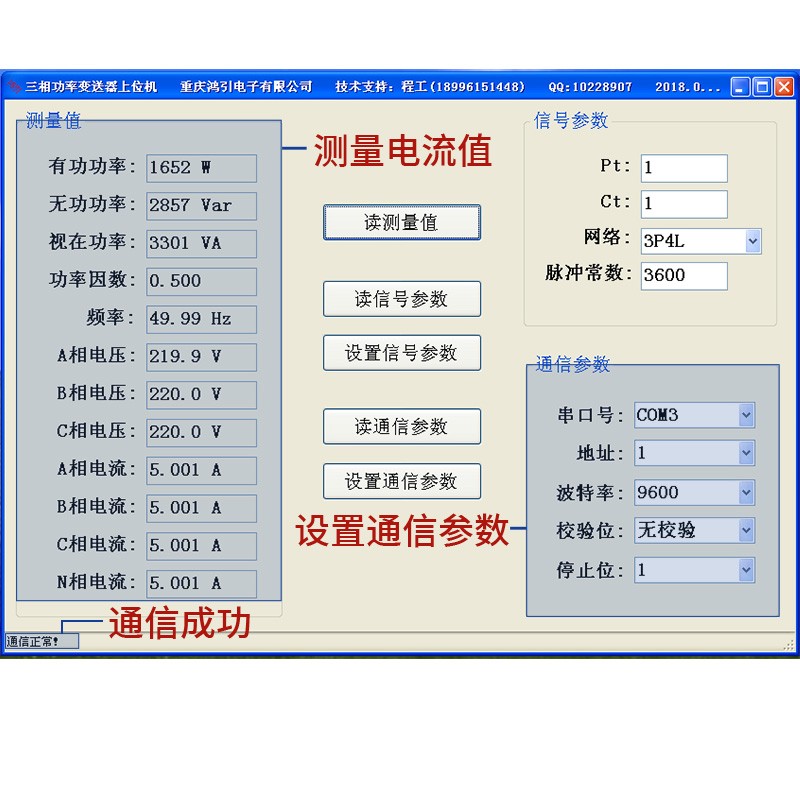

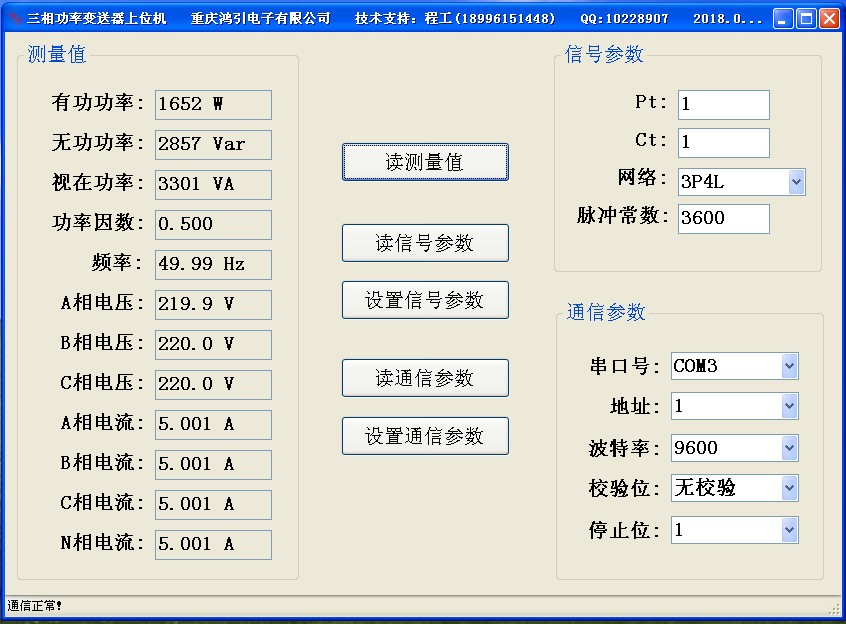

上位機調試軟件界面：
