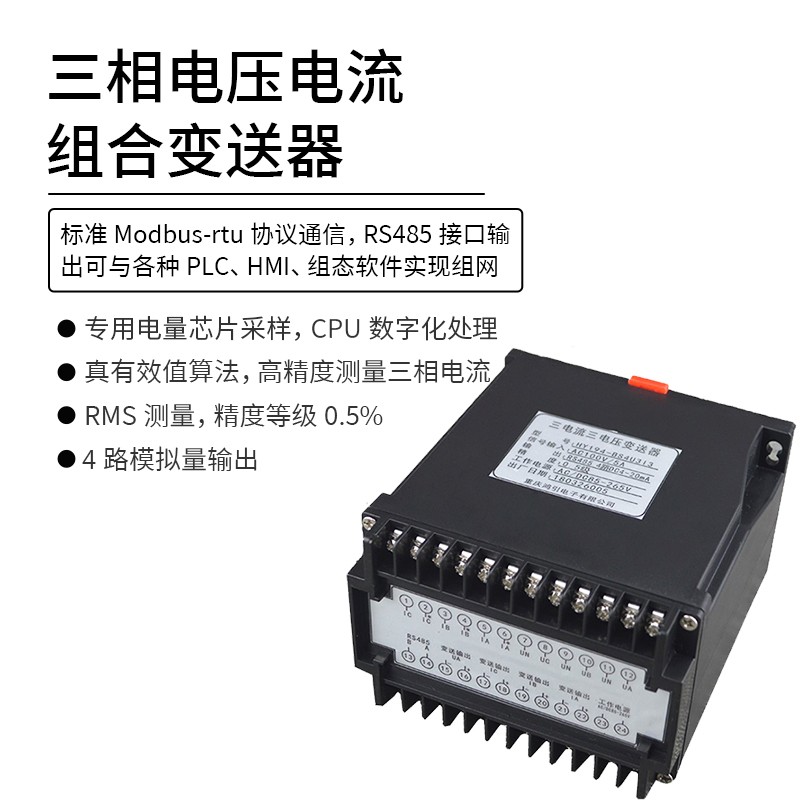

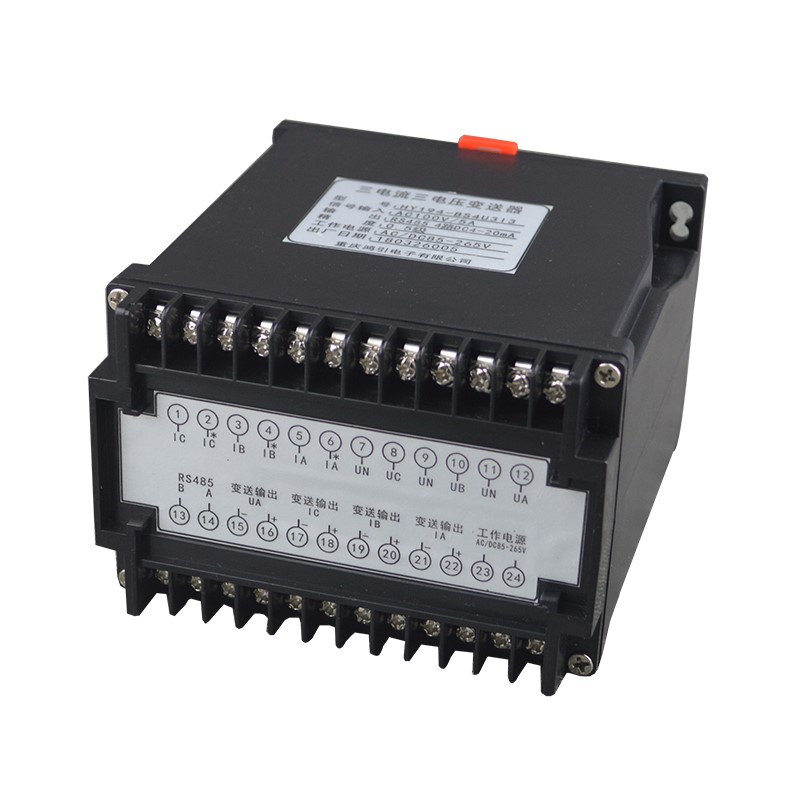

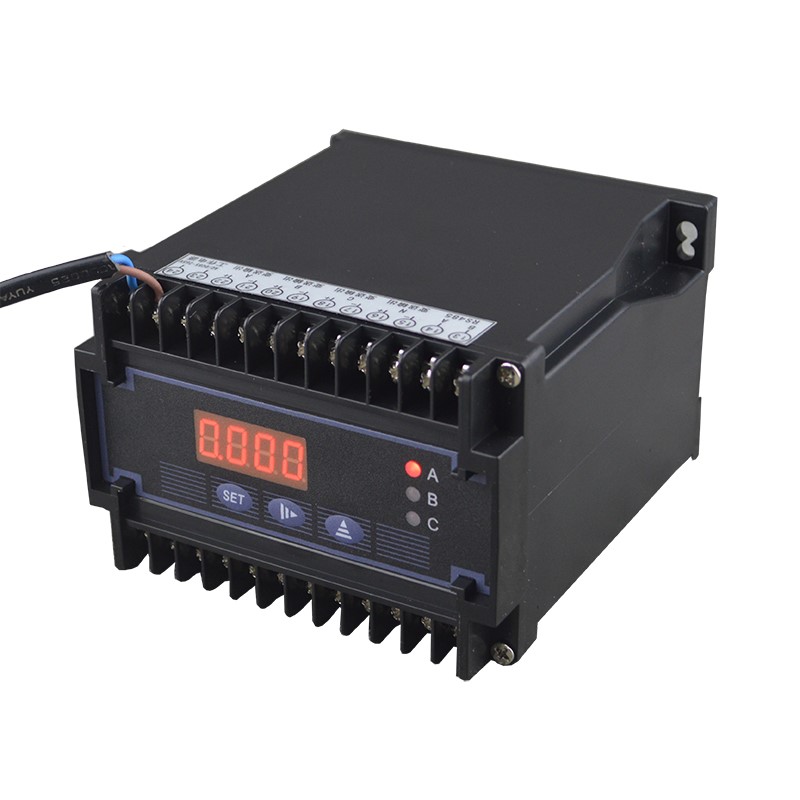

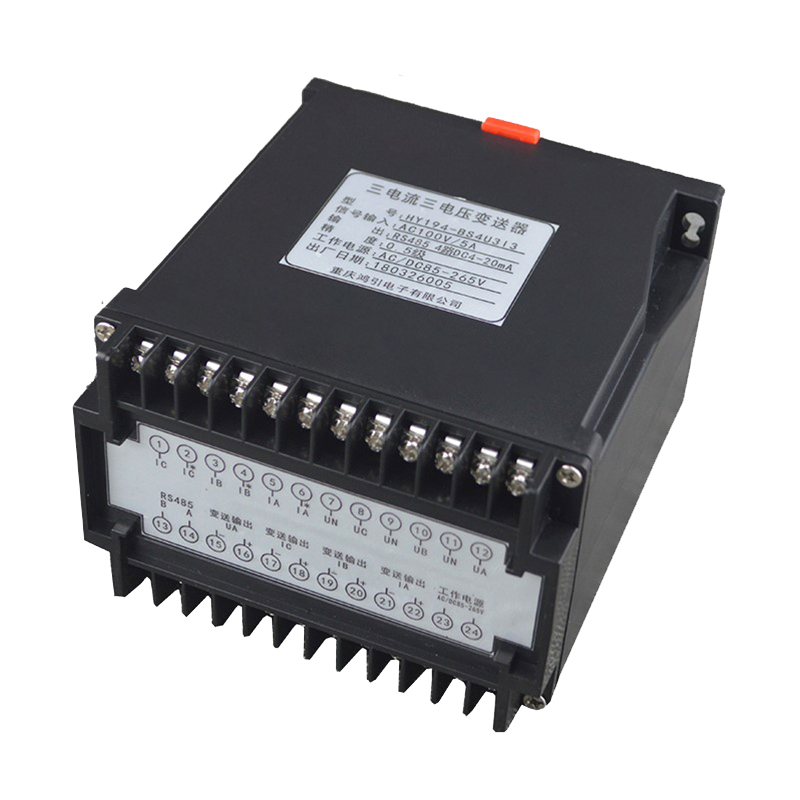

一、產品簡介

三相電壓電流組合變送器，通過專用電量芯片采樣，CPU 數字化處理，真有效值算法，高精度的測量三相電壓，三相電流，隔離轉換成線性直流標準模擬信號輸出或RS485數字通信接口輸出。模擬量可選：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等變送輸出；RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網。

二、主要技術指標

性能		參數
電壓	額定值	AC 57.7V、100V、220V、380V、450V等(訂貨時請說明)
	過載	持續：1.2倍瞬時：5倍/2s
	功耗	<0.8VA（每相）
	阻抗	>380KΩ
	精度	RMS測量，精度等級0.5%
電流	額定值	AC 1A、5A(訂貨時請說明)
	過載	持續：1.2倍瞬時：10倍/l0s
	功耗	<0.2VA（每相）
	阻抗	<20mΩ
	精度	RMS測量，精度等級0.5%
電源	工作范圍	AC、DC 85V-265V或DC10-36V(訂貨時請說明)
電源	功耗	<5VA
模擬量輸出		4路模擬量輸出
RS485通訊		RS485通訊接口，物理層隔離，符合國際標準的MODBUS-RTU 協議通訊波特率2400~19200，支持無校驗、奇校驗、偶校驗
環境	工作環境	-10~55℃
環境	儲存環境	-20~80℃
安全	耐壓	輸入和電源>2kV；輸入和輸出>2kV
安全	絕緣	輸入、輸出、電源對機殼>5MΩ
外形	尺寸	109×75×120 (長、寬、深)
外形	重量	0.5kg

三、用戶選型

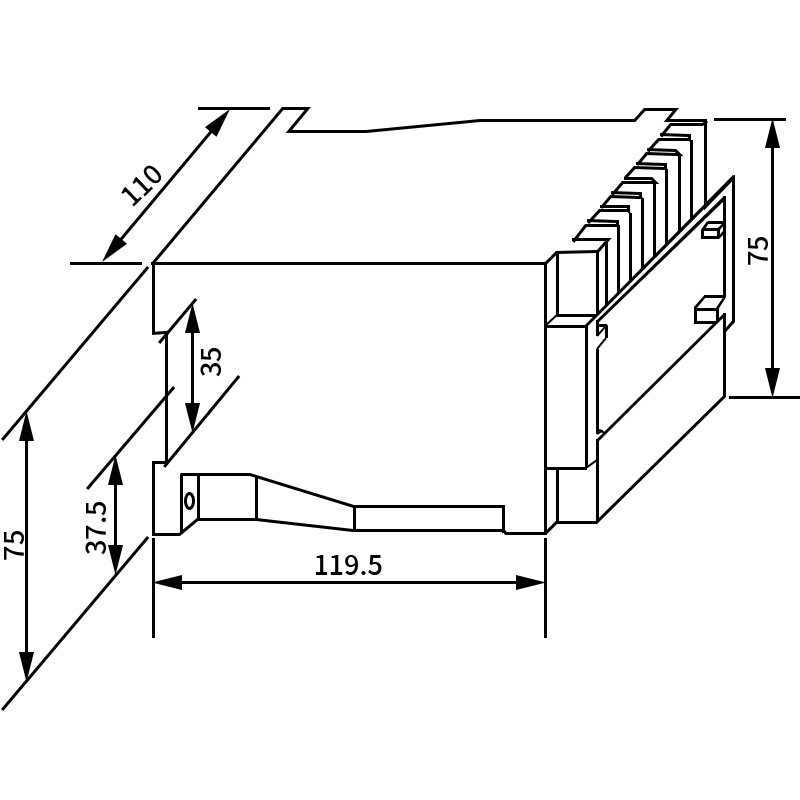

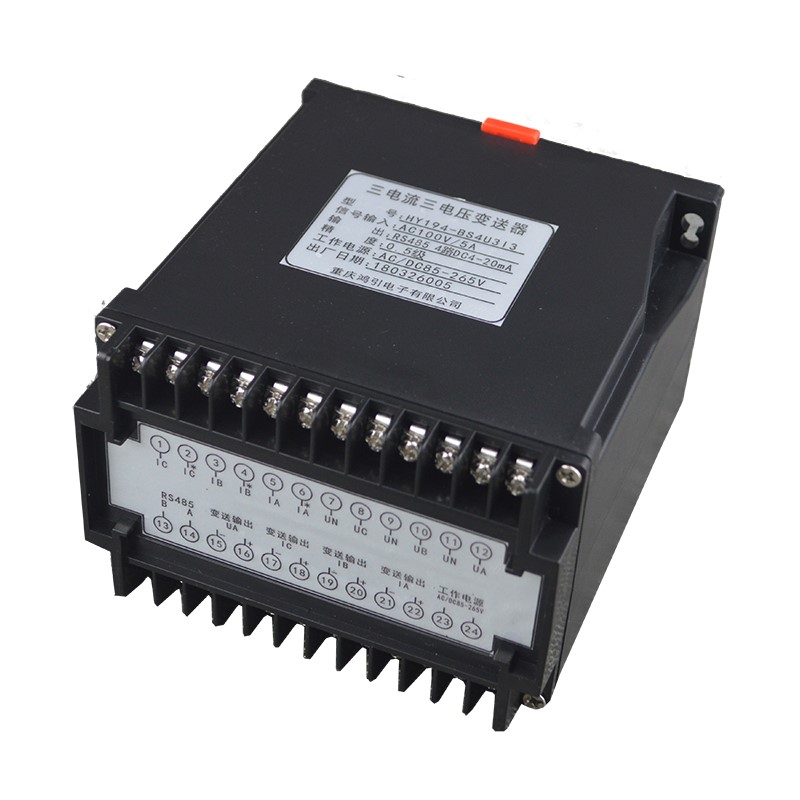

3．1儀表外形尺寸

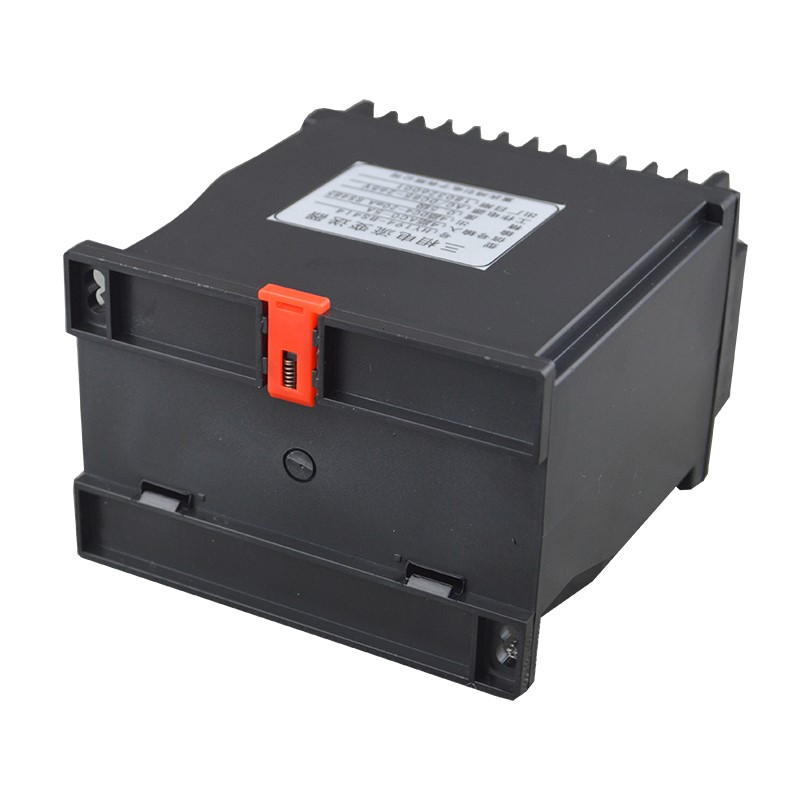

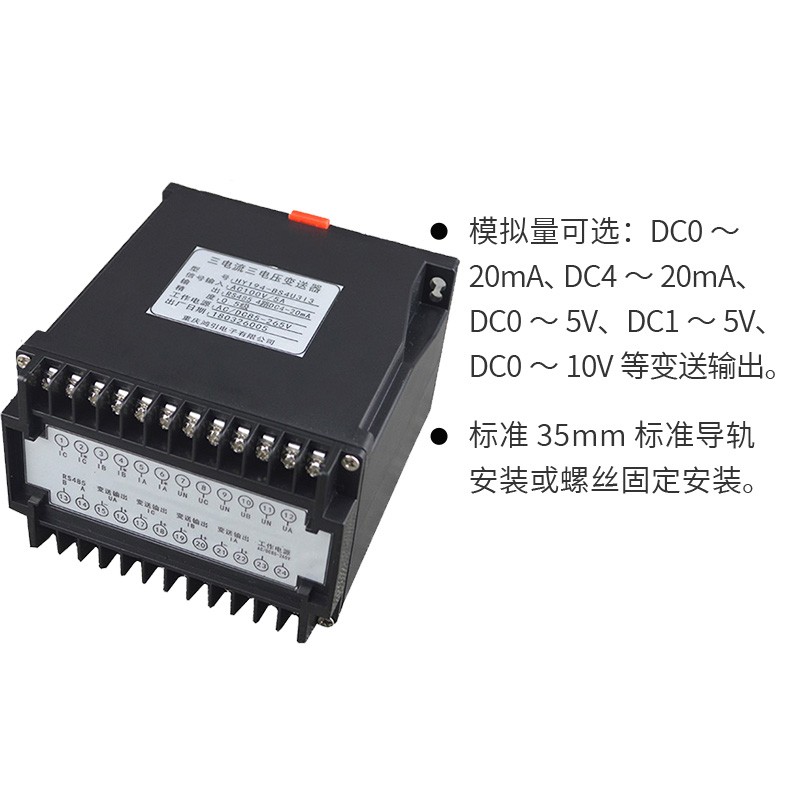

35mm標準導軌安裝或螺絲固定安裝。

圖片關鍵詞

3．2命名方式

HY194-BS4UI3-①-②

①、D:模擬量變送輸出；

②、R:RS485數字接口。

四、功能模塊

4．1 模擬量變送輸出

模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣泛用于PLC、DCS等數據采集。精度0.5%；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。

4．2 RS485通訊

4．2．1 通信協議

(1) RS485通訊接口，異步半雙工模式。

(2) 通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。

(3) 數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位。

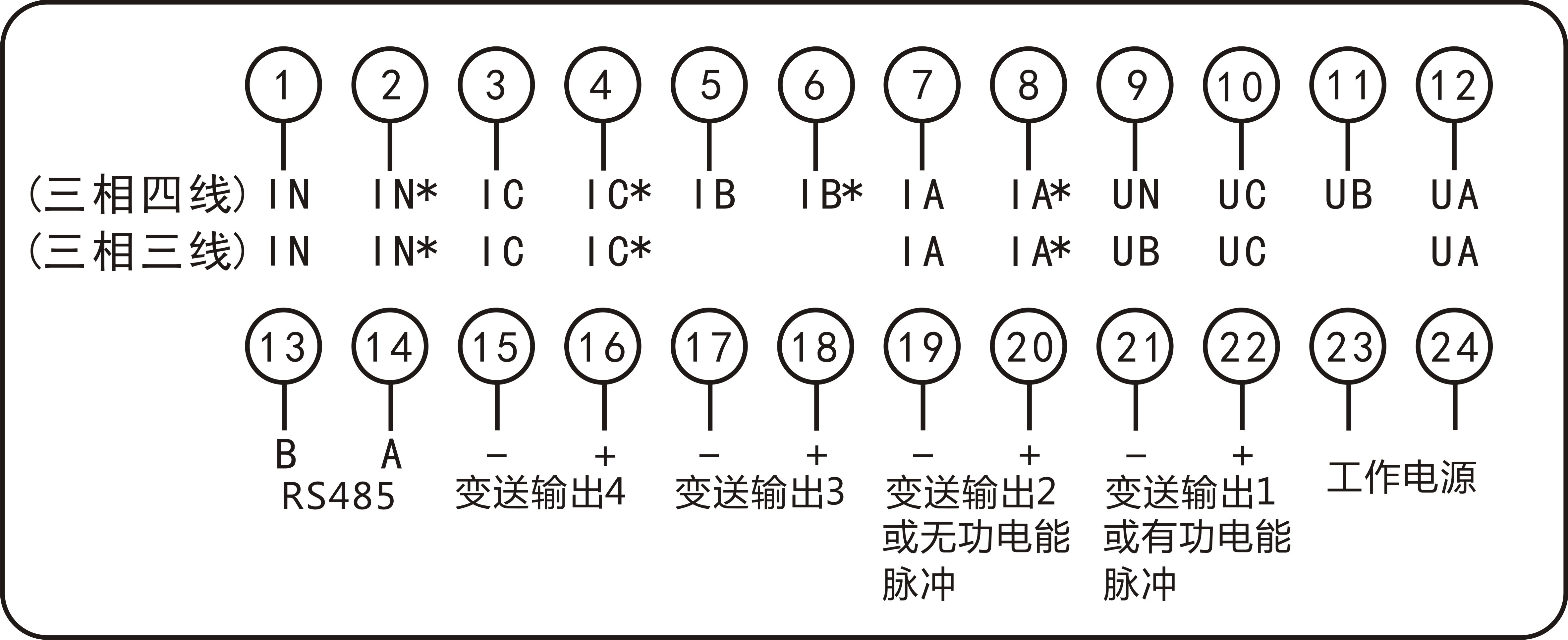

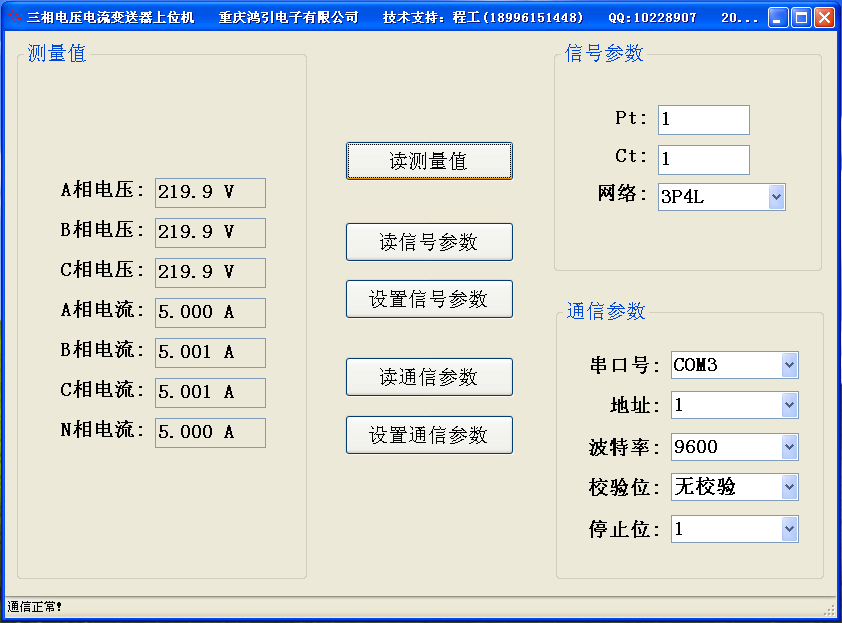

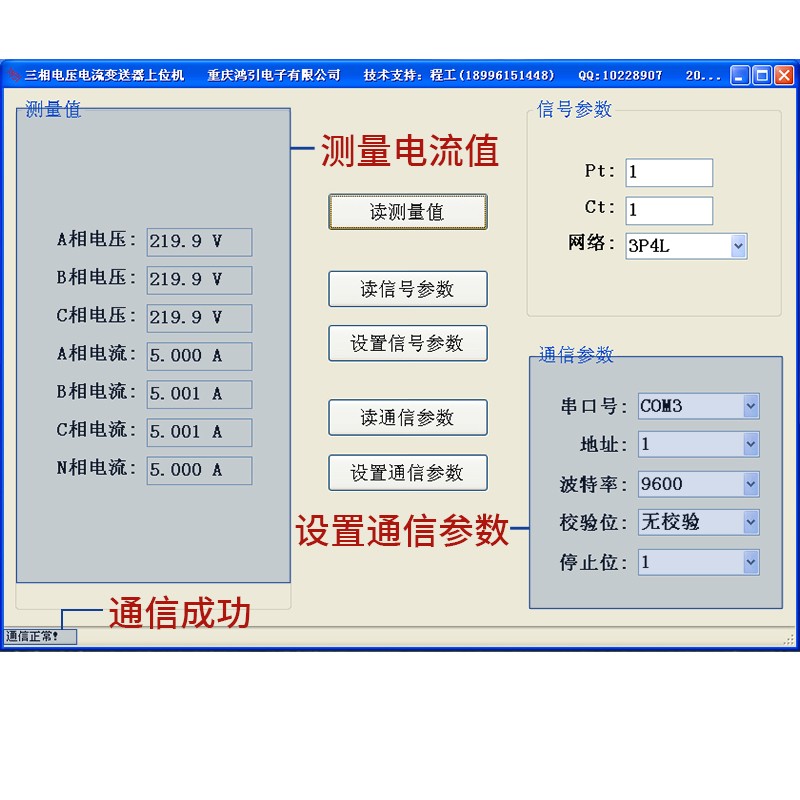

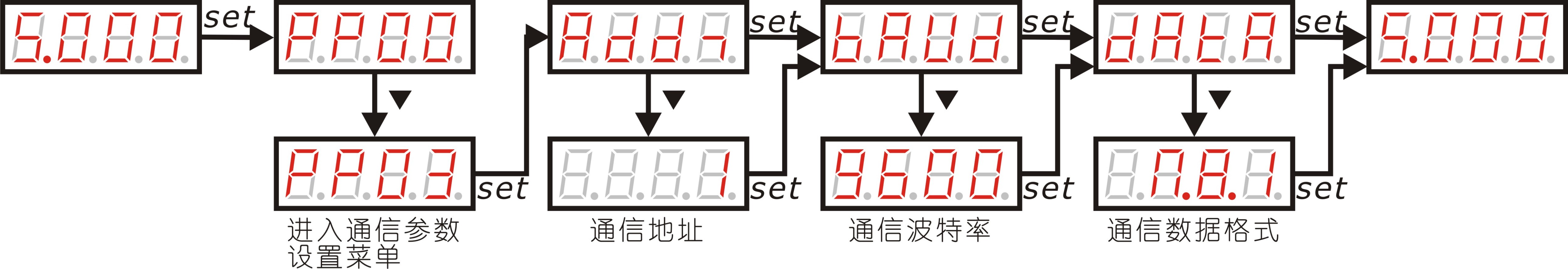

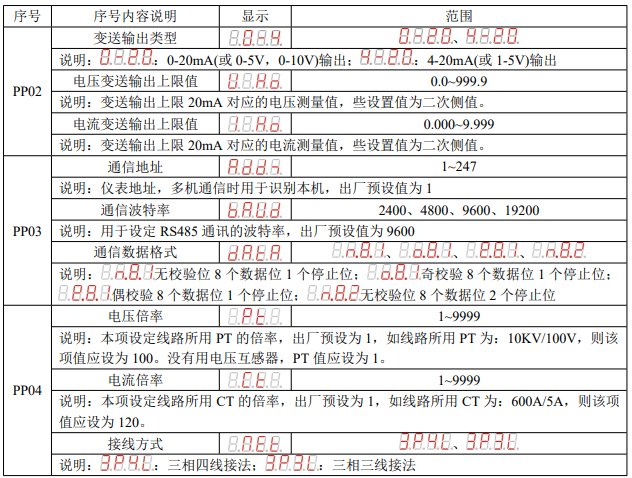

國際標準Modbus-rtu協議，儀表地址：1~247可設；本機目前支持03H、04H讀命令，03H、04H讀命令功能相同，10H寫寄存器命令。通信參數通過上位機軟件設置或顯示面板設置。

報文格式說明：

命令04H(或03H)：讀命令

主機請求：地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

1byte + 1byte + 1byte + nbyte + 2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：04H或03H ，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：占用2個字節，低8位在前，高8位在后

4．2．2 通信報文舉例：

(1) 讀數據寄存器(功能代碼03H/04H)：讀三相電壓，A、B、C三相分別為220.0、221.2、220.5，儀表地址為1。

主機讀數據幀(讀二次側整數數據)：

地址	命令	起始地址(高位在前)	寄存器數(高位在前)	校驗碼(低位在前)
01H	04H	00H,00H	00H,03H	B0H,0BH

儀表回應數據幀：

地址	命令	數據長度	數據段(2字節)	校驗碼
01H	04H	06H	08H,98H, 08H,A4H, 08H,9DH,	C5H,EDH

(2) 讀數據寄存器(功能代碼03H/04H)：讀A、B相電壓分別為220.0、221.2，儀表地址為1。

主機讀數據幀(讀一次側float數據)：

地址	命令	起始地址(高位在前)	寄存器數(高位在前)	校驗碼(低位在前)
01H	04H	08H,00H	00H,04H	F3H,A9H

儀表回應數據幀：

地址	命令	數據長度	數據段(8字節)	校驗碼
01H	04H	08H	43H,5CH,00H,00H,43H,5DH,19H,9AH	F3H,80H

4．2．3 Modbus通信寄存器地址表

地址	項目描述	數據類型	屬性	說明
0	A相電壓(AB線電壓)	Short	R	二次側值，保留1位小數
1	B相電壓(BC線電壓)	Short	R	二次側值，保留1位小數
2	C相電壓(CA線電壓)	Short	R	二次側值，保留1位小數
3	A相電流	Short	R	二次側值，保留3位小數
4	B相電流	Short	R	二次側值，保留3位小數
5	C相電流	Short	R	二次側值，保留3位小數
6	N相電流	Short	R	二次側值，保留3位小數
100	Pt電壓變比	Short	W/R	范圍為1~9999
101	Ct電流變比	Short	W/R	范圍為1~9999
101	接線方式	Short	W/R	0:3P3L，1:3P4L
2048~2049	A相電壓(AB線電壓)	float	R	一次側值，單精度浮點數
2050~2051	B相電壓(BC線電壓)	float	R	一次側值，單精度浮點數
2052~2053	C相電壓(CA線電壓)	float	R	一次側值，單精度浮點數
2054~2055	A相電流	float	R	一次側值，單精度浮點數
2056~2057	B相電流	float	R	一次側值，單精度浮點數
2058~2059	C相電流	float	R	一次側值，單精度浮點數
2060~2061	N相電流	float	R	一次側值，單精度浮點數

說明：

(1) 屬性中，R為只讀，W為只寫，W/R可讀可寫。

(2) 電壓二次側值=讀出值/10，一次側值=讀出值×Pt變比/10。單位為V。

(3) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。

(4) 寄存器地址0,1,2,2048~2049,2050~2051,2052~2053三相四相接線方式，讀出的為相電壓，三相三線接線方式，讀出來的線電壓。
