功率因數變送器 RS485 Modbus-rtu通信
HY194-BS4H功率因數變送器，是一種把單相功率因數或三相功率因數測量值轉換成線性直流隔離標準模擬信號輸出或RS485數字通信接口輸出。模擬量可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等變送輸出。RS-485數字通訊接口，采用標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網。
- 型號： HY194-BS4H
一、產品簡介
HY194-BS4H功率因數變送器，是一種把單相功率因數或三相功率因數測量值轉換成線性直流隔離標準模擬信號輸出或RS485數字通信接口輸出。模擬量可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等變送輸出。RS-485數字通訊接口，采用標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網。
二、技術參數
參數 | 性能 | |
電壓 | 量程 | AC57.7V/AC100V/AC220V/AC450V/AC600V |
過載 | 持續：1.2倍，瞬時：2倍/1S | |
功耗 | ＜1VA | |
阻抗 | ＞380KΩ | |
電流 | 量程 | AC10A/5A/1A |
過載 | 持續：1.2倍，瞬時：10倍/5S | |
功耗 | ＜1VA | |
阻抗 | ＜20mΩ | |
輔助電源 | AC/DC85-265V或DC10-36V；功耗＜3VA | |
模擬量輸出 | DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等 | |
RS485通訊 | RS485通訊接口，物理層隔離，符合國際標準的MODBUS-RTU協議 通訊波特率2400~19200 | |
精度等級 | 0.5級 | |
顯示方式(選配) | 數碼顯示：4位高亮度LED數碼管(可選，非標配) | |
環境 | 工作溫度：-10-55℃；儲存溫度：-20-75℃ | |
安全 | 絕緣:信號、電源、輸出端子對殼電阻＞5MΩ 耐壓:信號輸入、電源、輸出間＞AC2KV | |
三、用戶選型
3．1儀表外形尺寸
35mm標準導軌安裝或螺絲固定安裝。
3．2命名方式
HY194-BS4H-①-②：
① 模擬變送輸出路數：一路變送輸出為D，無模擬量輸出為空。
四、功能模塊
4．1 模擬量變送輸出
模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣泛用于PLC、DCS等采集。功率因數與模擬量輸出的對應關系：C0.5～1～L0.5對應DC4～12～20mA或0.5～1對應DC4～20mA。精度0.5級；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。
4．2 RS485通訊
4．2．1 通信協議
(1) RS485通訊接口，異步半雙工模式。
(2) 通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。
(3) 數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位。
國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，10H寫命令，03H、04H讀命令功能相同。通信參數通過上位機軟件設置。
報文格式說明：
命令04H(或03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令： 04H或03H讀命令，長度為 1個字節
數據地址：欲讀取的數據起始地址，占用 2個字節
數據長度：欲讀取的數據字長度
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應： 地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：04H或03H ，長度為 1個字節
數據長度：將要發送的數據字節長度
數據信息：讀取的數據，具體見儀表參數地址表
CRC16校驗碼：占用2個字節，低8位在前，高8位在后
4．2．2 通信報文舉例：
(1) 讀數據寄存器(功能代碼03H/04H)：讀功率因數值，感性負載0.895，儀表地址為1。
主機讀數據幀：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 04H | 00H,00H | 00H,02H | 71H,CBH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(4字節) | 校驗碼 |
01H | 04H | 04H | 03H,7FH,00H,00H | CAH,18H |
4．2．3 Modbus通信寄存器地址表
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0 | 功率因數值 | Short | R | 保留3位小數 |
1 | 功率因數附號位 | Short | R | 感性負載為0，容性負載為1 |
說明：
(1)屬性中，R為只讀。
(2)功率因數值=讀出值/1000。
五、接線方式及接線端子圖

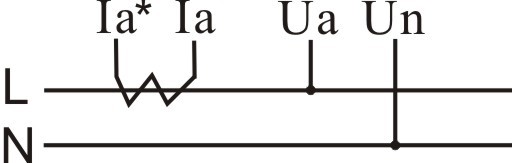

5．1 接線方式
單相功率因數 三相功率因數

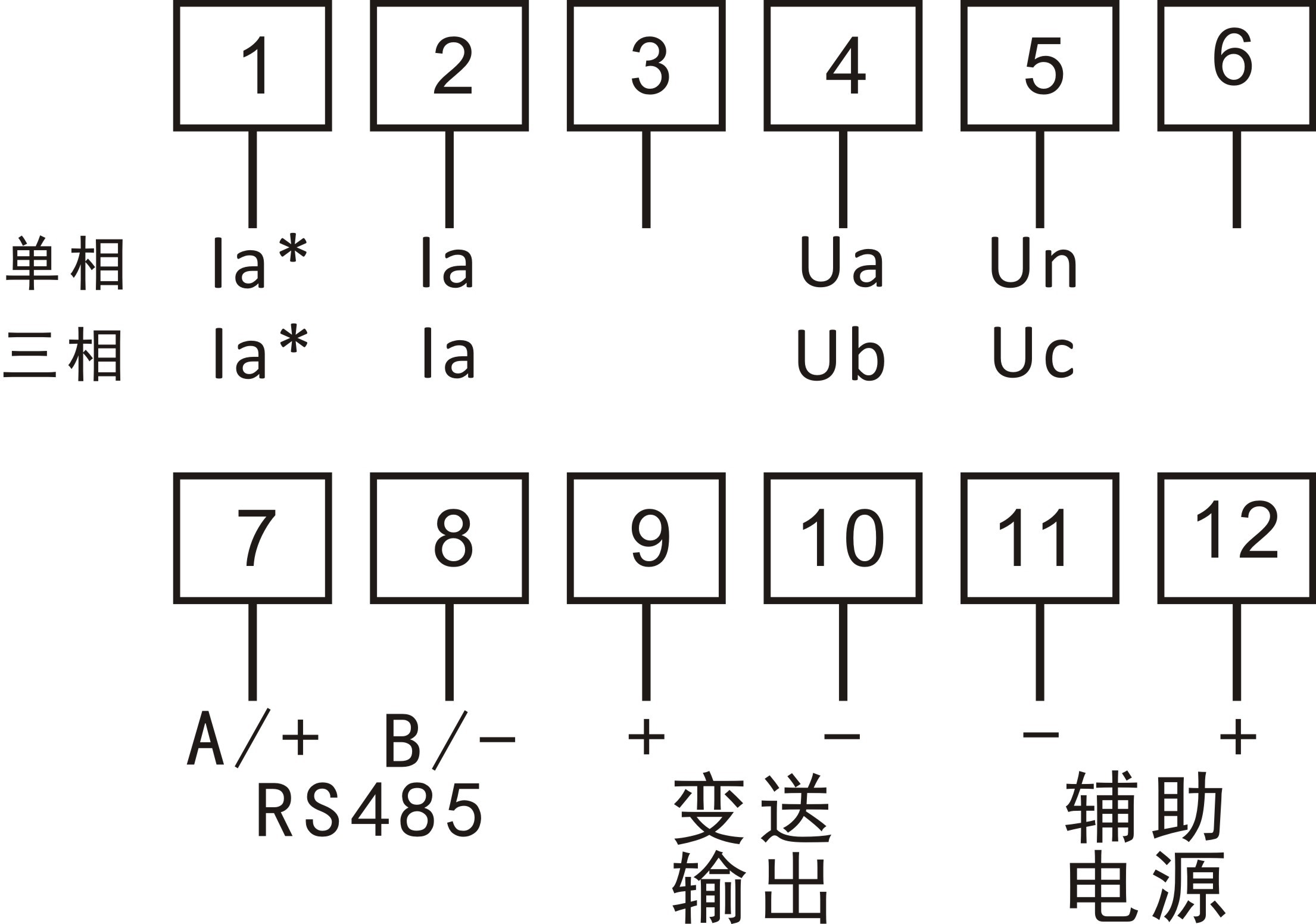

5．2 接線端子圖

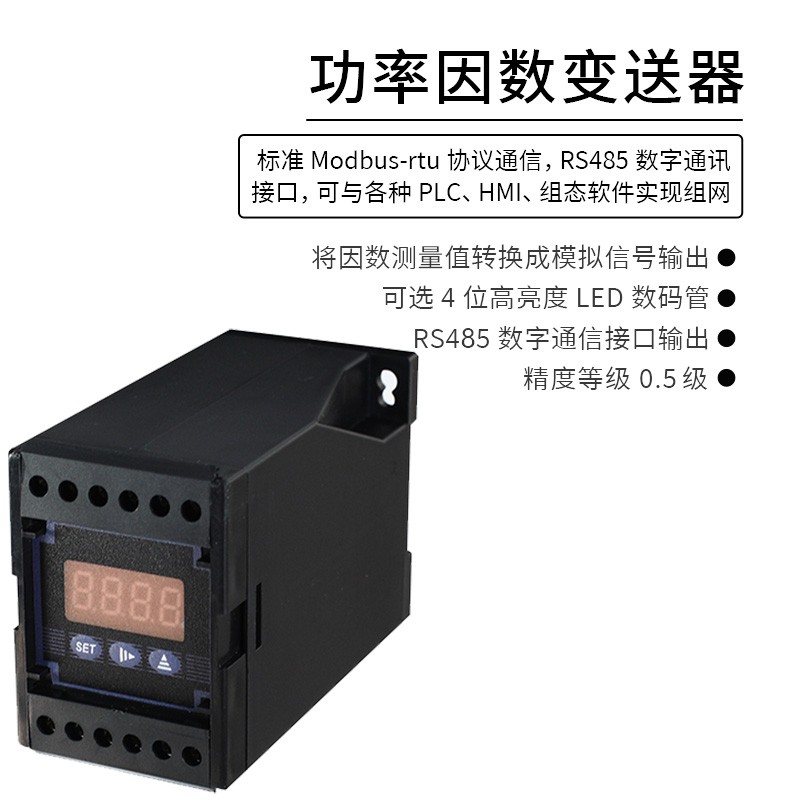

附錄A：產品圖片
附錄B：RS485通信參數設置軟件說明
1、 選擇電腦與設備相連的串口號
①，選擇電腦與模擬信號發生器RS485通信所用的串口號：
②，如何查看電腦所用的串口號：
在不清楚電腦所用的串口號時，進控制面板，設備管理器里查看，從下面圖片中可以看出，電腦是用的COM4口。
2、 查看設備所用的RS485通信參數
①，點“讀取通信參數”，等待讀取完成：
②，讀出通信參數完成，提示讀取成功(如果提示讀取失敗，請檢查所選串口號，設備接線是否正確)，當前設置所用通信參數為：波特率9600，偶校驗，8位數據位，1位停止位，設備地址為5：
3、 設置設備所用的RS485通信參數
①，在軟件上設置設備要通信的參數，點“設置通信參數”，開始進行設置，此處設置設備的通信參數為：波特率19200，數據位8位，偶校驗，1位停止位，設備地址5
②，設置完成，此時會提示設置通信參數是否成功(如果提示讀取失敗，請檢查所選串口號，設備接線是否正確)
