接收電平脈沖,開關量,接近開關,霍爾開關,光電開關,編碼器等信號輸入,進行轉速測量,有2路輸入,可同時測量2路轉速值。RS485通信接口,采用標準的modbus-rtu協議,可與各種組態軟件,PLC,觸摸屏等聯網通信,通信地址:1~247;波特率:2400、4800、9600、19200、38000、57600、115200;校驗位:無校驗,奇校驗,偶校驗。模擬量變送輸出,模擬量可選DC4-20mA,DC0-20mA,DC0-5V,DC0-10V等,輸出的模擬量與輸入的轉速成正比。電源輸入9~36V,電源,信號,RS485通信,模擬量變送輸出之間相互電氣隔離,隔離電壓≥2KV。提供參數設置上位機軟件,方便對轉速模塊參數設置及通信調試。
二、主要技術指標
型號 | HY875-DIN2N-S2-R(定貨時,指明NPN或PNP接口,不指明出廠為NPN) |
輸入 | 可接編碼器,接近開關,霍爾開關,光電開關,開關量,高低電平輸入 |
饋電輸出 | 12V/60mA饋電輸出,用于給接入傳感器供電 |
轉速測量 | 可同時對2路轉速測量,RS485接口精度0.02%,模擬量輸出精度0.2% |
通信接口 | RS485 |
通信協議 | Modbus-rtu,支持03H,04H,06H,10H命令 |
波特率 | 2400,4800,9600,19200,38400,57600,115200 |
奇偶校驗位 | 無校驗,奇校驗,偶校驗 |
模擬量變送輸出 | 可選DC0-20mA,DC4-20mA,DC0-5V,DC0-10V,DC1-5V,DC2-10V等 |
電源通信指示燈 | 上電后指示燈常亮,接收到一幀命令閃爍一次 |
工作電源 | DC9-36V |
工作溫度 | -20~65℃ |
隔離電壓 | 2KV,RS485接口、模擬量變送輸出、信號輸入與電源輸入之間相互電氣隔離 |
安裝方式 | 35mm導軌安裝 |
外形尺寸 | 95X25X47mm |
型號說明:HY875-DIN2①-S②-③
①、NPN接口為N,PNP接口為P;
②、測一路轉速為1,測二路轉速為2;
③、RS485通信為R,模擬量變送輸出為D。
三、轉速測量
IN1,IN2作為2路轉速測量的輸入,2路轉速測量同時進行,功能獨立,互不干擾。轉速測量有三種測量速度選擇,高速模式(0):最低測量100轉,當轉速低100轉時,轉速測量值為0;中速模式(1):最低測量10轉;低速模式(2):最低測量2轉。轉速測量精度0.02%,最高測量到200000轉/分鐘,最低測到2轉/分鐘。對于極低轉速的測量,例如,測量0.2轉/分鐘轉速,如果用霍爾開關作為傳感器輸入,多加磁鐵感應點,加30個磁鐵感應點,轉一圈,霍爾開關就可以感應30次,這樣模塊最低能測到0.067轉/分鐘的轉速,也可用編碼器作為傳感器輸入,用100碼編碼器作為傳感器輸入,模塊最低能測到0.02轉/分鐘的轉速。轉速測量輸入頻率≤24KHz,如果用戶需要超過24KHz頻率輸入,定貨時說明,以便工廠根據輸入頻率調整濾波電路,充許更高的頻率輸入。電平脈沖輸入時,高電平≥4.5V,低電平≤2V。
四、模擬量變送輸出
模擬量可選DC0-20mA,DC4-20mA,DC0-5V,DC0-10V,DC1-5V,DC2-10V等,模擬量輸出,信號輸入,電源輸入之間相互電氣隔離。模擬量輸出與輸入轉速成正比,模擬量輸出對應的轉速,工廠出廠前設置,用戶定貨時,指定變送輸出對應的轉速值。模擬量為電流輸出時,負載電阻≤500Ω;模擬量為電壓輸出時,負載電阻≥2KΩ。
五、設置參數說明
測量速度選擇,選擇高速模式時,當轉速停下來時,測量轉速值會更快回到0,選擇低速模式時,可以測量更低的轉速(如果測量很低的轉速,又要求測量響應速度比較快,可以讓每一轉,傳感器感應更多的點,像用碼盤或編碼器,此時可以測量更低的轉速)。每轉感應點數(n),要測量的設備每轉,傳感器感應的次數。顯示小數位(ddot),倍率小數位(sdot),倍率值(scale),假如輸入轉速模塊的頻率為f,則轉速=f*60*scale*10^ddot/(n*10^sdot)。出廠預設值,n=1,ddot=0,sdot=0,scale=1。
六、RS485通信
6.1 RS485通信協議
通訊波特率:2400、4800、9600、19200、38400、57600、115200,出廠預設值9600;奇偶校驗位:無校驗,奇校驗,偶校驗,出廠預設值無校驗;8個數據位。標準modbus-rtu協議,儀表地址:1~247,出廠預設值1。通信波特率,奇偶校驗位,通信地址通過上位機參數設置軟件進行設置。
下表為支持的modbus-rtu協議功能碼:
功能碼 | 功能說明 |
02H | 讀開關量輸入狀態,1~2路開關量輸入對應地址0~1 |
03H、04H | 讀轉速值,參數設置值, 開關量輸入狀態 |
06H | 修改參數 |
10H | 修改參數 |
6.2 Modbus通信寄存器地址表
地址 | 項目描述 | 數據類型 | 說明 |
0 | IN1轉速值 | UShort | 經過感應點數,倍率值處理過的轉速 |
1 | 1N1顯示小數位 | UShort | 此處只讀,寫無效 |
2 | IN2轉速值 | UShort | 經過感應點數,倍率值處理過的轉速 |
3 | 1N2顯示小數位 | UShort | 此處只讀,寫無效 |
5~6 | 1N1轉速值 | ULong | 沒有處理過的轉速=輸入頻率*60 |
7~8 | 1N2轉速值 | ULong | 沒有處理過的轉速=輸入頻率*60 |
9 | 開關量輸入狀態 | UShort |
|
100 | IN1測量速度選擇 | UShort | 范圍:0~2(0:高速;1:中速;2:低速) |
101 | IN1顯示小數位 | UShort | 范圍:0~3 |
102 | IN1每轉感應點數 | UShort | 范圍:1~9999 |
103 | IN1倍率小數位 | UShort | 范圍:0~6 |
104 | IN1倍率值 | UShort | 范圍:1~65535 |
105 | IN2測量速度選擇 | UShort | 范圍:0~2(0:高速;1:中速;2:低速) |
106 | IN2顯示小數位 | UShort | 范圍:0~3 |
107 | IN2每轉感應點數 | UShort | 范圍:1~9999 |
108 | IN2倍率小數位 | UShort | 范圍:0~6 |
109 | IN2倍率值 | UShort | 范圍:1~65535 |
2048~2049 | IN1轉速值 | float | 經過感應點數,倍率值處理過的轉速 |
2050~2051 | IN2轉速值 | float | 經過感應點數,倍率值處理過的轉速 |
2052~2053 | IN1轉速值 | float | 沒有處理過的轉速=輸入頻率*60 |
2054~2055 | IN2轉速值 | float | 沒有處理過的轉速=輸入頻率*60 |
7166 | 通信參數充許修改寄存器 | Short | 寫入ccaaH使能充許修改通信參數 |
7167 | RS485地址 | Short | 范圍:1~247 |
7168 | RS485波特率 | Short | 范圍:0~6(對應2400~115200) |
7169 | RS485數據格式 | Short | 范圍:0~3 |
說明:
(1) float浮點數采用IEEE754格式,符號位1位(S),指數位8位(E),尾數位23位(F),S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位:正數為0,負數為1;指位數偏移127;尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。
(2) 要修改RS485參數,要先向RS485參數充許修改寄存器寫入0xccaa,打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值,關修改RS485參數充許),才能修改RS485參數。RS485地址范圍1~247;RS485波特率,0:2400,1:4800,2:9600,3:19200,4:38400,5:57600,6:115200;RS485數據格式,0:8位數據位,1位停止位,無校驗位,1:8位數據位,1位停止位,奇校驗位,2:8位數據位,1位停止位,偶校驗位,3:8位數據位,2位停止位,無校驗位。
6.3 通信報文舉例
(1) 讀1N1轉速值,整數格式,轉速值3000:
上位機發送:01 03 00 00 00 01 84 0A
變送器回應:01 03 02 0B B8 BF 06
(2) 讀1N1轉速值,float格式,轉速值3000:
上位機發送:01 03 08 00 00 02 C6 6B
變送器回應:01 03 04 45 3B 80 00 FF 32
(3) 設置IN1每轉感應點數,IN1感應點數為12:
上位機發送:01 10 00 66 00 01 02 00 0C AF 93
變送器回應:01 10 00 66 00 01 E1 D6

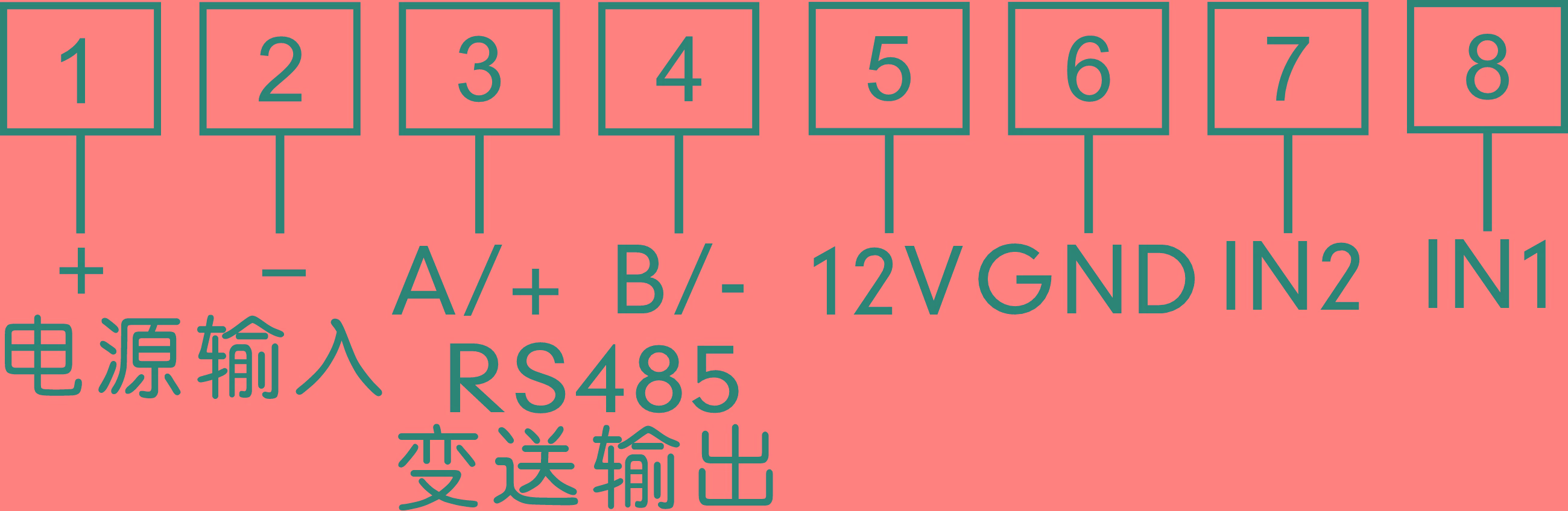

七、接線方式及接線端子圖

說明:電源輸入范圍為DC9~36V。12V為饋電輸出,給外部傳感器供電,電流不要超過60mA。變送器RS485輸出:3、4腳作為485輸出腳;變送器模擬量輸出:3、4腳作為模擬量輸出腳。
附錄A:產品圖片


附錄B:參數設置軟件說明
