接收電平脈沖，開關量，接近開關，霍爾開關，光電開關，編碼器等信號輸入，進行頻率測量，最高可測量到50KHz。RS485通信接口，采用標準的modbus-rtu協議，可與各種組態軟件，PLC，觸摸屏等聯網通信，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。模擬量變送輸出，模擬量可選DC4-20mA,DC0-20mA,DC0-5V,DC0-10V等，輸出的模擬量與輸入頻率成正比。電源輸入9~36V，電源，信號，RS485通信，模擬量變送輸出之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對頻率模塊參數設置及通信調試。
接收電平脈沖，開關量，接近開關，霍爾開關，光電開關，編碼器等信號輸入，進行頻率測量，最高可測量到50KHz。RS485通信接口，采用標準的modbus-rtu協議，可與各種組態軟件，PLC，觸摸屏等聯網通信，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。模擬量變送輸出，模擬量可選DC4-20mA,DC0-20mA,DC0-5V,DC0-10V等，輸出的模擬量與輸入頻率成正比。電源輸入9~36V，電源，信號，RS485通信，模擬量變送輸出之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對頻率模塊參數設置及通信調試。
型號 | HY875-DINN-F-R（定貨時，指明NPN或PNP接口，不指明出廠為NPN） |
輸入 | 可接編碼器，接近開關，霍爾開關，光電開關，開關量，電平脈沖輸入 |
饋電輸出 | 12V/60mA饋電輸出，用于給接入傳感器供電 |
頻率測量 | RS485接口精度0.02%，模擬量輸出精度0.2% |
通信接口 | RS485 |
通信協議 | Modbus-rtu，支持03H,04H,06H,10H命令 |
波特率 | 2400,4800,9600,19200,38400,57600,115200 |
奇偶校驗位 | 無校驗，奇校驗，偶校驗 |
模擬量變送輸出 | 可選DC0-20mA,DC4-20mA,DC0-5V,DC0-10V,DC1-5V,DC2-10V等 |
電源通信指示燈 | 上電后指示燈常亮，接收到一幀命令閃爍一次 |
工作電源 | DC9-36V |
工作溫度 | -20~65℃ |
隔離電壓 | 2KV，RS485接口、模擬量變送輸出、信號輸入與電源輸入之間相互電氣隔離 |
安裝方式 | 35mm導軌安裝 |
外形尺寸 | 95X25X47mm |
型號說明：HY875-DIN①-F-②
①、NPN接口為N，PNP接口為P；
②、RS485通信為R，模擬量變送輸出為D。
為電平脈沖輸入時，高電平要≥4.5V，低電平要≤2V。頻率測量有4個量程，定貨時指定輸入頻率量程，1：100Hz量程，測量值以0.01Hz為單位；2：1KHz量程，測量值以0.1Hz為單位；3：10KHz量程，測量值以Hz單位；4：50KHz量程，測量值以Hz單位；
模擬量可選DC0-20mA,DC4-20mA,DC0-5V,DC0-10V,DC1-5V,DC2-10V等，模擬量輸出，信號輸入，電源輸入之間相互電氣隔離。模擬量輸出與輸入頻率成正比，模擬量輸出對應的頻率，工廠出廠前設置，用戶定貨時，指定變送輸出對應的頻率值。模擬量為電流輸出時，負載電阻≤500Ω；模擬量為電壓輸出時，負載電阻≥2KΩ。
頻率小數位(ddot)，倍率小數位(sdot)，倍率值(scale)，輸入頻率模塊的頻率為f，則頻率值=f*scale*10^ddot/(10^sdot)。舉例，一個流量傳感器，最高輸出頻率1KHz，1KHz頻率時，代表流量為3.5L/h，要把這個頻率轉換為流量，選擇1KHz量程的頻率變送器，設置ddot=3，sdot=5，scale=35，當現在輸入500Hz時，整數格式轉換后的值=5000*35*10^3/(10^5)=1750，float格式表示轉后的值=1750/(10^3)=1.750 L/h。
通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8個數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。
下表為支持的modbus-rtu協議功能碼：
功能碼 | 功能說明 |
03H、04H | 讀頻率值，參數設置值 |
06H | 修改參數 |
10H | 修改參數 |
地址 | 項目描述 | 數據類型 | 說明 |
0 | 頻率值 | UShort | 經過倍率值處理過的頻率 |
1 | 頻率值 | UShort | 沒有處理過的頻率，就是實際輸入的頻率 |
100 | 頻率小數位 | UShort | 范圍:0~8 |
101 | 倍率小數位 | UShort | 范圍:0~8 |
102 | 倍率值 | UShort | 范圍:1~65535 |
2048~2049 | 頻率值 | float | 經過倍率值處理過的頻率 |
2050~2051 | 頻率值 | float | 沒有處理過的頻率，就是實際輸入的頻率 |
7166 | 通信參數充許修改寄存器 | Short | 寫入ccaaH使能充許修改通信參數 |
7167 | RS485地址 | Short | 范圍:1~247 |
7168 | RS485波特率 | Short | 范圍:0~6(對應2400~115200) |
7169 | RS485數據格式 | Short | 范圍:0~3 |
說明：
(1) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。
(2) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。
(1) 讀頻率值，整數格式，頻率值3000：
上位機發送：01 03 00 00 00 01 84 0A
變送器回應：01 03 02 0B B8 BF 06
(2) 讀頻率值，float格式，頻率值3000：
上位機發送：01 03 08 00 00 02 C6 6B
變送器回應：01 03 04 45 3B 80 00 FF 32

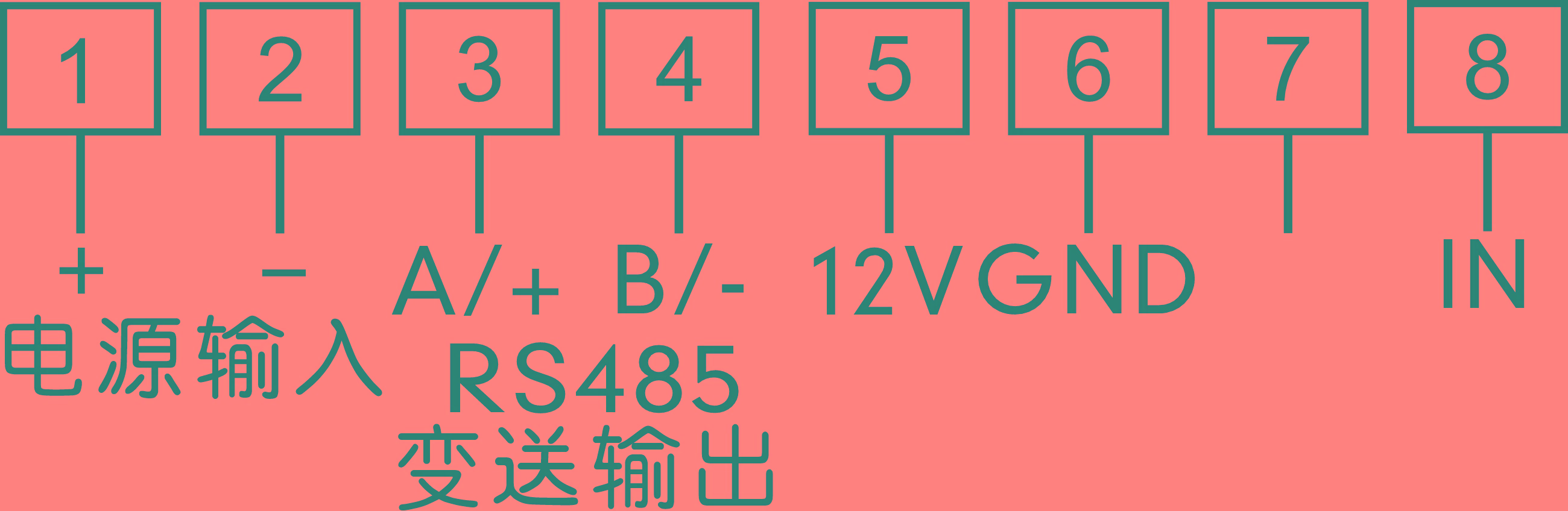

說明：電源輸入范圍為DC9~36V。12V為饋電輸出，給外部傳感器供電，電流不要超過60mA。變送器RS485輸出：3、4腳作為485輸出腳；變送器模擬量輸出：3、4腳作為模擬量輸出腳。
