接收電平脈沖，開關量，接近開關，霍爾開關，光電開關，編碼器等信號輸入，進行計數及轉速測量，計數值具有掉電保持功能，掉電計數值不丟失；有多種計數模式可選，用于滿足不同的計數需求；對于繼電器這類具有抖動特性的輸入信號，可以設置濾波功能，濾波時間可調，防止誤計數。RS485通信接口，采用標準的modbus-rtu協議，可與各種組態軟件，PLC，觸摸屏等聯網通信，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。電源輸入9~36V，電源，信號，RS485通信之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對計數器模塊參數設置及通信調試。
接收電平脈沖，開關量，接近開關，霍爾開關，光電開關，編碼器等信號輸入，進行計數及轉速測量，計數值具有掉電保持功能，掉電計數值不丟失；有多種計數模式可選，用于滿足不同的計數需求；對于繼電器這類具有抖動特性的輸入信號，可以設置濾波功能，濾波時間可調，防止誤計數。RS485通信接口，采用標準的modbus-rtu協議，可與各種組態軟件，PLC，觸摸屏等聯網通信，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。電源輸入9~36V，電源，信號，RS485通信之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對計數器模塊參數設置及通信調試。
型號 | HY875-DIN2N-CS-R（定貨時，指明NPN或PNP接口，不指明出廠為NPN） |
輸入 | 2路輸入；可接編碼器，接近開關，霍爾開關，光電開關，開關量輸入 |
饋電輸出 | 12V/60mA饋電輸出，用于給接入傳感器供電 |
轉速測量 | 精度0.02% |
計數 | 帶掉電保存功能，計數值掉電不丟失；帶濾波功能；可進行相位識別計數 |
通信接口 | RS485 |
通信協議 | Modbus-rtu，支持02H,03H,04H,06H,10H命令 |
波特率 | 2400,4800,9600,19200,38400,57600,115200 |
奇偶校驗位 | 無校驗，奇校驗，偶校驗 |
電源通信指示燈 | 上電后指示燈常亮，接收到一幀命令閃爍一次 |
工作電源 | DC9-36V |
工作溫度 | -20~65℃ |
隔離電壓 | 2KV，RS485接口、信號輸入與電源輸入之間相互電氣隔離 |
安裝方式 | 35mm導軌安裝 |
外形尺寸 | 95X25X47mm |
型號說明：HY875-DIN2①-C②-R
①、NPN接口為N，PNP接口為P；
②、帶轉速測量功能為S，不帶轉速測量功能為空。
計數器模塊，有4種計數方式：加計數+復位；加計數+減計數；加計數+加計數；相位識別計數(編碼器輸入)。1，加計數+復位：IN1輸入作為加計數（有輸入時計數值增加），IN2輸入作為復位（IN2輸入與GND短路，超過40毫秒，計數值清0）；2，加計數+減計數：IN1輸入作為加計數（有輸入時計數值增加），IN2輸入作為減計數（有輸入時計數值減小），加減計數都作用在計數值1上；3，加計數+加計數：二路輸入作為二路獨立的加計數，IN1輸入時加計數，作用在計數值1上，IN2輸入時加計數，作用在計數值2上；4，相位識別計數：一般接入編碼器這類傳感器，自動識別方向，進行加減計數，在此種計數模式下，可以選擇1倍頻，2倍頻，4倍頻計數（當100碼編碼器輸入，選擇4倍頻時，編碼器轉一圈，計數值增加或減少400）。每路輸入有濾波功能，濾波時間在0~9999毫秒可設，當設置為0，表示關掉濾波功能（當繼電器一類的輸入時，因為繼電器觸點會抖動，設置合適的濾波時間常數，可以消除觸點抖動影響，防止誤計數）。計數輸入頻率≤24KHz，如果用戶需要超過24KHz頻率輸入，定貨時說明，以便工廠根據輸入頻率調整濾波電路，充許更高的頻率輸入。電平脈沖輸入時，高電平≥4.5V，低電平≤2V。
IN1作為轉速測量的輸入，模塊計數與轉速測量同時進行，功能互不干擾。轉速測量有三種測量速度選擇，高速模式：最低測量100轉，當轉速低100轉時，轉速測量值為0；中速模式：最低測量10轉；低速模式：最低測量2轉。轉速測量精度0.02%，最高測量到200000轉/分鐘，最低測到2轉/分鐘。選擇高速模式，當實際測量設備停止，轉速為0時，測量的轉速能更快的回0。
對于極低轉速的測量，例如，測量0.2轉/分鐘轉速，如果用霍爾開關作為傳感器輸入，多加磁鐵感應點，當加30個磁鐵感應點，轉一圈，霍爾開關就可以感應30次，這樣模塊最低能測到0.067轉/分鐘的轉速，也可用編碼器作為傳感器輸入，用100碼編碼器作為傳感器輸入，模塊最低能測到0.02轉/分鐘的轉速。
通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8個數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。
下表為支持的modbus-rtu協議功能碼：
功能碼 | 功能說明 |
02H | 讀開關量輸入狀態，1~2路開關量輸入對應地址0~1 |
03H、04H | 讀計數值，轉速值，開關量輸入狀態，參數設置值 |
06H | 修改參數，計數值清0 |
10H | 修改參數，計數值清0 |
地址 | 項目描述 | 數據類型 | 說明 |
0~1 | 計數值1 | Long | 有符號長整數 |
2~3 | 計數值2 | Long | 有符號長整數(加加計數作為IN2輸入計數) |
4~5 | 轉速 | ULong | 無符號長整數 |
6 | 開關量輸入狀態 | Short | |
100 | 計數模式 | Short | 范圍:0~3(0:加復位;1:加減;2:加加;3:相位) |
101 | 倍頻值 | Short | 范圍:0~2(0:1倍頻;1:2倍頻;2:4倍頻) |
102 | DI1濾波時間 | Short | 范圍:0~9999 |
103 | DI2濾波時間 | Short | 范圍:0~9999 |
104 | 轉速測量速度選擇 | Short | 范圍:0~2(0:高速;1:中速;2:低速) |
800 | 清全部計數值 | Short | 寫入aa55H全部計數值清0 |
801 | 清計數值1 | Short | 寫入aa55H計數值1清0 |
802 | 清計數值2 | Short | 寫入aa55H計數值2清0 |
7166 | 通信參數充許修改寄存器 | Short | 寫入ccaaH使能充許修改通信參數 |
7167 | RS485地址 | Short | 范圍:1~247 |
7168 | RS485波特率 | Short | 范圍:0~6(對應2400~115200) |
7169 | RS485數據格式 | Short | 范圍:0~3 |
說明：
(1) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。
⑴ 讀開關量輸入狀態，IN1不導通，IN2導通：
上位機發送：01 02 00 00 00 02 F9 CB
計數器回應：01 02 01 02 20 49
⑵ 讀計數值、轉速值，計數值1=3758901，計數值2=4500，轉速值=3000：
上位機發送：01 03 00 00 00 06 C5 C8
計數器回應：01 03 0C 00 39 5B 35 00 00 11 94 00 00 0B B8 6E C7
⑶ 全部計數值清0：
上位機發送：01 10 03 20 00 01 02 AA 55 2C AF
計數器回應：01 10 03 20 00 01 00 47

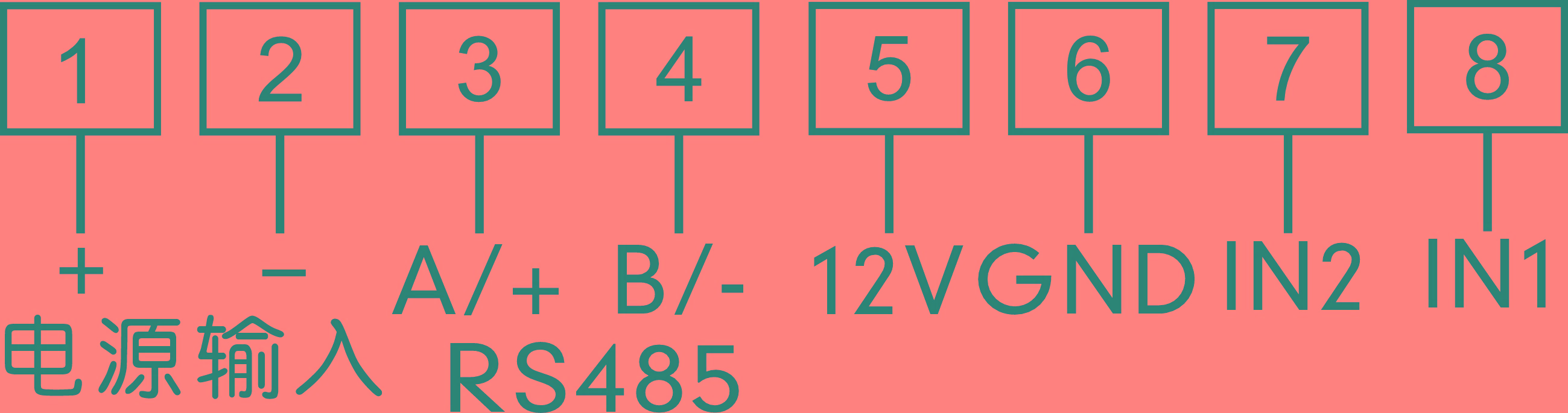

說明：電源輸入范圍為9~36V。12V為饋電輸出，給外部傳感器供電，電流不要超過60mA。
